»Umbau EG/EH/EJ(EK/EJ?)Tachobeleuchtung mit Kaltlichtkathoden

The MAT · 08.07.2008, 13:11

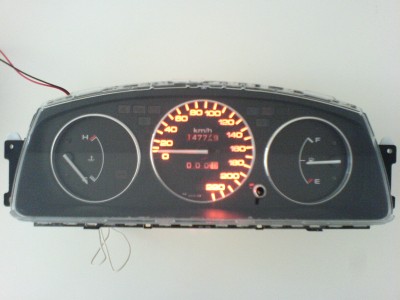

So hab euch mal ne kleine bastel foto anleitung zum tacho beleuchtungs umbau gemacht an nem eg4 tacho!nix mit teuren smd led gelöte!

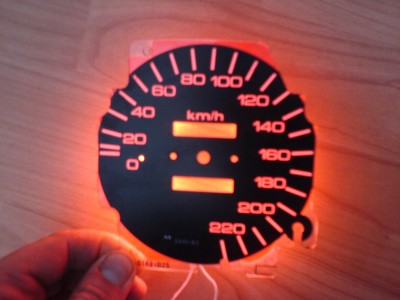

alles ohne löten oder zeiger abmachen!durch die vielfalt der farben der kaltlichtkathoden in verbindung mit der farbigen folie sind nahezu alle farben möglich!

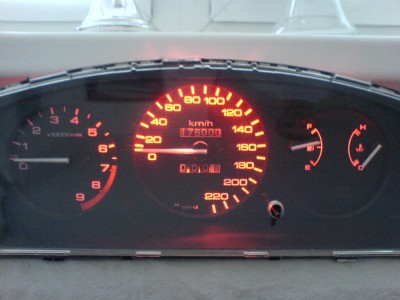

demonstration leider nur an einem ziffern blatt da ich keinen kompletten tacho da habe!werde aber noch fotos nachliefern von einen fertigen umbau!

Wir brauchen:

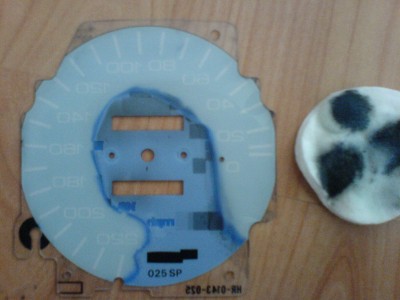

-Nagellackentferner,
-watte pats,watte stäbchen,

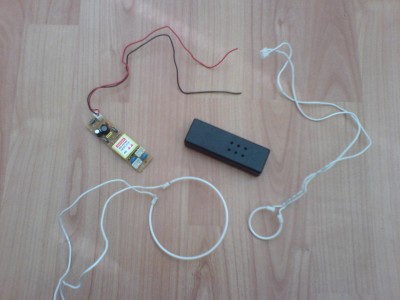

-kaltlichtkathode aus dem pc bereich in der gewünschten farbe ca.6€ st. benötigt werden 2xrund (drehzahlmesser/kmh) und 1xgerade 10cm oder 2xklein rund(motortemp/benzin)
-->Hier gibts Kaltlichtkathoden rund<--
-licht durchlässige folie in der gewünschten farbe ca. 1€ (gibts in jedem bastel bedarf laden,manchmal auch selbst klebend),
-eine schere,
-einen stift und
-tesafilm

und los gehts

:!:

Nadel und Ziffernblatt nicht abmachen!dient nur der demonstration :!:

Vtec-Power · 10.07.2008, 16:05

Mat0025 schrieb:

[u]E
Ziffernblatt nicht ausbauen!dient nur der demonstration

Schöne Anleitung

Aber überreiss ich irgendwas nicht??

Wenn ich das Ziffernblatt nicht ausbaue wie soll ich dann hinten sauber machen geschweige denn die Folien anfertigen?

mgutt · 10.07.2008, 18:24

Erstens das und wenn ich es ausbauen würde, dann würde man es nicht mehr zusammenbekommen, da ja der Zeiger von der Nadel nicht abgeht.

The MAT · 11.07.2008, 04:23

so habe die anleitung nochmal überarbeitet...

zum folie zuschneiden: Mat0025 schrieb:

(ich geniese hierbei den vorteil das ich das ziffern baltt einzeln habe,das geht aber auch gut im eingebauten zustand)

das geht schon,element über kopf leicht auf die folie legen und rum malen.wers so nicht hinbekommt darf auch stückchen kleben.wer kreativ ist kann auch jeden strich oder zahl in einer anderen farbe machen!!

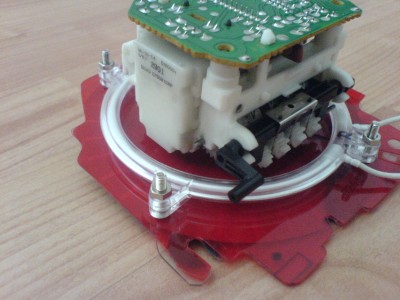

dazu passt dann:

mgutt · 11.07.2008, 07:44

Die Folie ist das kleinere Problem. Was ist mit der Entfernung der Schicht? Bis zum Mittelpunkt wird man schlecht kommen.

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

» Anmelden

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...
