Kleines Soundupdate

Hallo Tourerfahrer,

ich möchte an dieser Stelle mal mein kleines Soundupdate Marke „Eigenbau“ im LowBudged Format vorstellen.

Das ganze hat folgenden Hintergrund:
Ich fuhr von 2008-2011 einen Accord Tourer in der 30 Jahre Edition mit dem Premium Soundsystem und war eigentlich recht zufrieden.

Bis mir dann in den Sinn kam mir einen Accord Tourer 50 Jahre Edition zuzulegen, leider ist in diesem nur das normale Lautsprechersystem verbaut, welches mich in keinster Weise zufrieden stellte.

Da aber die Premium Nachrüstlautsprecher aus dem Hondaregal pro Satz mit 200,-- Euro zu Buche schlugen, entschied ich mich für die nun folgende Lösung:

Ich hatte immer noch einen aktiven Raveland Subwooferkasten auf dem Dachboden liegen und dachte mir, wenn mein Vorhaben nicht zufrieden stellend ist dann hat es, außer für das Baumaterial, wenigstens kein Geld gekostet.

Vorab angemerkt, es werden sicherlich einige Soundspezialisten die Hände über dem Kopf zusammenschlagen und sich ihren Teil denken und wahrscheinlich auch posten.
So soll es ja auch sein und ich bin für Verbesserungsvorschläge immer dankbar.
Mir ist schon bewusst dass der Resonanzraum der Seitenklappe für diesen Sub nicht ausreichend ist, und eher einen optischen Reiz darstellt.

Darum vorab gesagt es ging mir hierbei lediglich um den Einbau eines Updates, das sich später Spurlos entfernen lässt, also ohne irgendwo Löcher zu bohren oder Verkleidungen auszusägen.

Da es sich hier um ein Neufahrzeug handelt, hatte ich mir die Verkabelung von einem Autoradioshop montieren lassen, welches mit 180,-- Euro plus Material zu Buche schlug.
Ich hätte es mit Sicherheit auch selbst hinbekommen, aber mir ging es dabei hauptsächlich darum, was ist wenn man irgendetwas beim Ausbau ruiniert.
So hat man immer die Gewährleistung nach dem Verursacherprinzip und braucht sich keine Sorgen zu machen.

LOS GEHT’S:

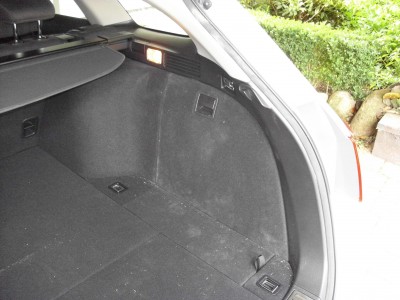

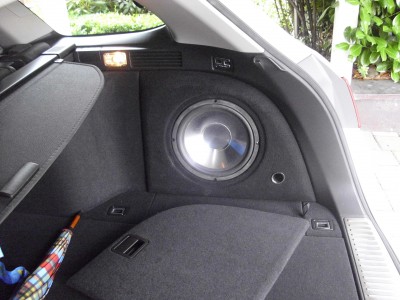

Das Soundboard (wenn ich es mal so nennen darf) das die rechte Seitenklappe ersetzt besteht aus mehreren Schichten mehrfach verleimtem Sperrholz in 19 und 5 mm Stärke.
Natürlich hätte man auch MDF nehmen können, da es um einiges günstiger ist, aber beim bearbeiten mit der Flex lässt sich an Hand der Schichten immer gut erkennen wie viel man gerade entfernt.

Angefangen hatte ich mit dem Schablonenbau aus Pappe, wonach ich dann die Grundform aussägte.

Auf diese Grundform wurden dann nach innen (zur Verkleidung / Auflagefläche) in drei Arbeitsschritten Sperrholzkeile aufgeleimt und mit einer Flex bearbeitet bis es stramm in die Aussparung der Verkleidung passte.

Man benötigt allerdings ein gewisses Maß an Geduld bis es endlich passt, also nicht verzagen wenn es mal auf Anhieb nicht klappt, alles was man zuviel entfernt hat, lässt sich mit einer neuen Schicht aufgeleimten Sperrholz wieder richten.

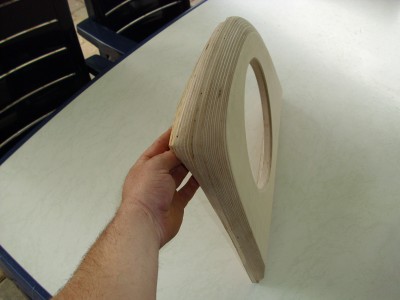

Wie dann endlich mal der Rahmen fertig war fing ich an mit dem Aufbau der Außenseite, die aus zwei Schichten 19 mm Sperrholz besteht.
Einfach den fertigen Rahmen nehmen anzeichnen und vor dem Aussägen 3-5 mm abziehen.
An der Unterkante bitte 20mm freilassen, diese Kante sitzt nachher in der Nut der Bodenklappe!!!!!
Alles zusammenleimen und nach der Trocknungszeit des Leims wieder mit der Flex bearbeiten, bis die Rundungen stimmen.

Man kann natürlich auch noch ein paar Schichten mehr aufbringen, aber dann bitte beachten
das sich das Fach unterhalb vermutlich nicht mehr öffnen lässt.

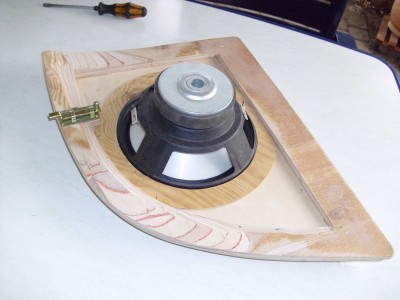

So, nun zur Befestigung.
Ich habe da einen handelsüblichen Riegel aus dem Baumarkt verwendet, der in die vorhandene Aussparung der Seitenverkleidung fasst, also da, wo sonst der Haken der Originalklappe einrastet.
Der einzige Nachteil dabei ist, dass man den Lautsprecher demontieren muss um das Board zu entfernen.
Aber wie oft kommt das vor?

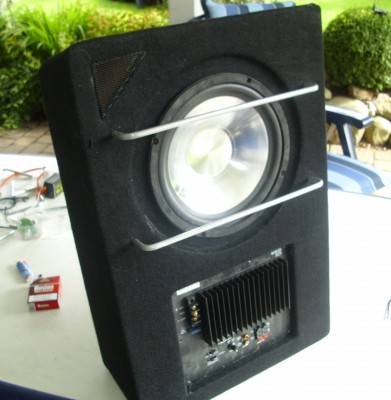

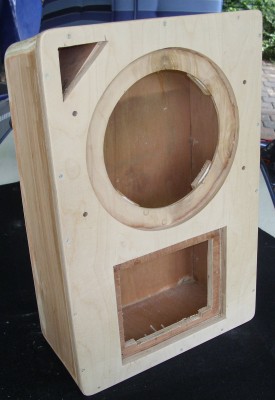

Als nächstes hatte ich mich dann dem Ausbau der Kofferraummulde gewidmet.
Auch hierfür kamen wieder 19 mm Sperrholzplatten zum Einsatz.
Maße genommen zugeschnitten und verleimt bzw. verschraubt.
Die Schrauben wurden allerdings zum Schleifen entfernt um nicht die Schleifscheibe
zu ruinieren.
Bitte darauf achten die Kanten und Ecken der Kiste abzurunden, und für genug Freiheit rund um die Kiste zu sorgen.
Der Teppich / Filz der Kofferraummulde wirft sonst Falten.

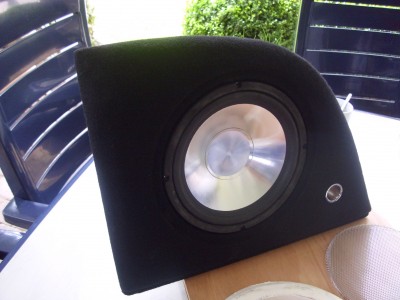

Den Bezugsstoff hatte ich mir bei einem Hamburger Elektronikfachhandel besorgt.
Der Stoff ist zwar qualitativ nicht sehr hochwertig, passt aber einwandfrei zum Originalstoff.
Und bitte beachten das beim verkleben der Kleber ( Pattex ) auch wirklich angetrocknet ist da sich sonst der Klebstoff durch den Stoff drückt und hässliche Flecken hinterlässt.

Werkzeuge:
Kleine Flex mit Gummiteller und Schleifscheibe 80 und 120 Körnung
Oberfräse
Bohrmaschine
Stichsäge
Exenterschleifer
Stechbeitel
Holzraspel
Staubmaske

Material:
Sperrholz 19mm
Sperrholz 5mm
Filz Schwarz
Ponal Express ( Holzleim )
Pattex
Handelsüblicher Riegel

Elektrik:
Raveland XT2000L 140 Watt mit 2 Subs
Helix Konverter
Endstufen Anschluss-Set

Ich bitte vorab um Entschuldigung für die teilweise schlechte Qualität der Fotos (Handy)

Feia · 17.10.2011, 07:11

saubere arbeit

Lutti · 17.10.2011, 07:13

Oh Danke Martin

Hab da noch 1-3 Bilder die ich Euch nicht vorenthalten will

Feia · 17.10.2011, 07:14

nix zu danken martin²

Mario_EP2 · 17.10.2011, 09:08

jetzt fällt mir wieder was ein, was wir noch auf dem treffen machen wollten :yes:

ansonsten schöne arbeit, jetzt fehlt nur noch ne hörprobe

Lutti · 17.10.2011, 10:11

Mario_EP2 schrieb:

jetzt fällt mir wieder was ein, was wir noch auf dem treffen machen wollten

ansonsten schöne arbeit, jetzt fehlt nur noch ne hörprobe

Mario das holen wir nach. Mal sehen ich kann heute nachmittag mal versuchen ein Video zu laden.

Danke

mbboy · 17.10.2011, 19:10

Ja sehr schön :yes:

Steckt ja auch viel Arbeit drin.

Ditscher · 17.10.2011, 20:10

hab ich ja schon live gesehn, sieht jut aus.
aber den sound hab ich noch nich gehört
