» Pre-Facelift Scheinwerfer zu Facelift Scheinwerfer wandeln

Honda Racing Team TH · 21.03.2008, 14:46

Weil heute Feiertag ist und des öfteren schon aufkam: Will auf Facelift Scheinwerfer umrüsten, mach ich jetz mal einen Leitfaden auf dazu...

es gibt zwar Anbieter z.B. im ebay ^Anzeige die Scheinwerfer anbieten, aber die Passgenauigkeit der Scheinwerfer lässt zu wünschen übrig..
haben Zubehör -Scheinwerfer meist den Stellmotor nicht mit dabei !!!

So und nun zum Material, wir gehen vom normalen Umbau auf Halogen-Facelift Scheinwerfer aus:

33101-S5T-G62 Scheinwerfereinheit rechts
33151-S5T-G62 Scheinwerfereinheit links

zusätzlich braucht man:
33116-SD4-961 Sockeladapter H1 x2
33305-S5A-003 Sockel T10 Standlicht x2
33303-SAA-003 Sockel T20 Blinker x2
33126-S6A-J61 Gummideckel Fernlicht2x
33126-S0A-003 Gummideckel Abblendlicht 2x
Die Sockel vom Standlicht muss lediglich gewechselt werden für die Faceliftscheinwerfer. Für die Blinker empfehle ich vorher mal beim Schrotti vorbeizuschauen und sich bissel Labelbaummaterial zu besorgen, den Stecker hierfür habe ich mir mit Hilfe von Kabelbaumteilen selber gebaut (Stecker von Suzuki Swift Motorkabelbaum ).

Anschlussarbeiten:

Kabelfarben für beide Scheinwerfer:

Masse Abblendlicht PreFacelift: rot/weiß
Masse Fernlicht: blau/rot

Kabelfarbe Plus Scheinwerfer links: rot/gelb
Kabelfarbe Plus Scheinwerfer rechts: rot

Plus für das Fernlicht ist jeweils vom vorhandenen H4 Stecker abzugreifen, also einfach einen Abgriff machen (Löten!!!).

Masse Abblendlicht: das vorhandene Kabel hinter dem H4 Stecker durschschneiden, das Kabelende Kabelbaumseitig wegbinden und isolieren.

Das lampenseitige Ende mit einem Kabel verlängern und direkt auf Karosserie Masse anschließen (6mm kabelschuh empfiehlt sich dafür, da direkt unter jedem Scheinwerfer eine Masseverbindung vorhanden ist).

Mass Fernlicht: das vorhandene Masse-kabel aus dem H4 Stecker lösen und verlängern.

Stecker Fernlicht: Für das HB3 Fernlicht empfiehlt es sich mal zur deutschen Konkurrenz (VW) zu fahren unf folgendes zu besorgen:

2x Stecker 7H0 941 165
2x Leitung mit je 2 Stecker-Kontakten 000 979 244 E

die Leitungne können auch gleich zum Verlängenr des Fernlicht Plus und minus genutzt werden, sind allerdings gelb, also dann noch mit Iso-Band schwärzen und zusammenbinden.

Damit die Hb3 Lampe in den Stecker (H11) passt, den Plasteeinsatz aus dem Stecker entfernen, der Dichtgummi kann und sollte drinnen bleiben.

Somit wäre die Elektrik abgeschlossen.
Lampentechnisch:

2x Glassockellampen W5W für Standlicht
2x HB3 fürs Fernlicht
2x H1 für Abblendlicht ( am besten original Honda oder Philips, andere Lampen haben möglicherweise eine sehr kurze Lebensdauer !)
2x PY21W orange für Blinker ( alternativ: Chromfarbene Blinker von Philips) GLASSOCKEL !!!

Civic-2001 · 22.03.2008, 18:22

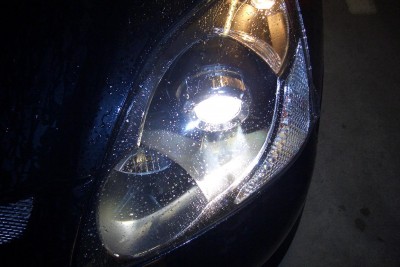

Coole Sache mr alternative! Hab es zum Glück hinter mir! Es läuft bis jetzt ohne Probleme und ich hoffe das es auch so bleibt! ( hab auch noch Xenon drin ) was ne extreme Herrausforderung war! Das ist super für Leute die es machen lassen wollen...einfach dein Beitrag ausdrucken und ab zum Honda-Händler.

Honda Racing Team TH · 22.03.2008, 18:26

Jap ist aber nur für Halogen Umbau !!!

gibt extra HID Scheinwerfer von Honda, kosten gleich viel...

Civic-2001 · 22.03.2008, 18:50

Was kosten die Hid`s denn ca?
Ich kenne den normalen Preis nicht...

Honda Racing Team TH · 22.03.2008, 22:22

nur Scheinwerfer 140 + MwSt. / Stück

da hast noch keine Zündschaltgeräte und Steuergeräte...

Civic-2001 · 23.03.2008, 09:26

Jaa da kommt dann einiges zusammen. Lohnt sich aber absolut, da die Sicht so gut ist, dass man kein Fernlicht mehr braucht. Und bei Regen und Schnee ist es auch besser, weil die Wassertröpfchen das Weiße Licht nicht so verschlucken.

PS: Die Faceliftscheinwerfer sehen einfach geil aus!!!!!!!!!!!!!!!!!!!!!!!

Munka · 05.05.2008, 00:44

Moin Moin wahr bei mal bei meinem Honda Händler.

Die Teile würden mich 450€ kosten.

Meine neste frage ist da geht das bei bei meinem EU7 BJ 2002 auch????.

Das könnte mir nicht einmal der bei Honda sagen da er damit noch keine Erfarung gemacht hatt.

Honda Racing Team TH · 05.05.2008, 15:51

Klar geht das...man muss nru basteln am Kabelbaum

Munka · 05.05.2008, 16:07

Ok danke dann werd ich das mal machen. :yes:

Dubh · 05.05.2008, 19:06

Danke Andre! Für mich wird das sicher auch noch intressant werden... :yes:
