» pin belegung hilfe

rulest · 14.04.2011, 10:14

hey leute ich habe das targa amaturenbrett in meinen eg angepasst und nun muss ich die stecker passend kriegen problem ist nur warnblink schalter der hat beim eg ein kabel mehr und beim tacho bräuchte ich die farben belegung hat die einer? vom eg habe ich mir die einfach vom itr tacho guide ausgedruck!

crxnsx · Gesperrt Anmeldedatum: 23.12.2010 Beiträge: 1927

Hier paar Infos

rulest · 14.04.2011, 20:39

cool ich danke dir schonmal hast du das zufällig noch für den warnblink schalter mfg steffen

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "pin belegung hilfe" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
rulest Veteran Name: Steffen Geschlecht: Fahrzeug: Im bau eg3 mit B18c4 pschhhh, CL9 Anmeldedatum: 15.06.2010 Beiträge: 501 Wohnort: Dresden	14.04.2011, 10:14 zitieren hey leute ich habe das targa amaturenbrett in meinen eg angepasst und nun muss ich die stecker passend kriegen problem ist nur warnblink schalter der hat beim eg ein kabel mehr und beim tacho bräuchte ich die farben belegung hat die einer? vom eg habe ich mir die einfach vom itr tacho guide ausgedruck! steffen.bmp - [Bild vergrößern] Gefällt mir Teilen twittern
▲	pn

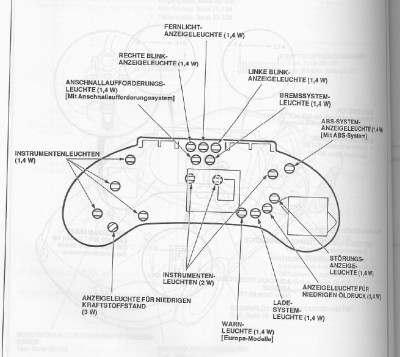

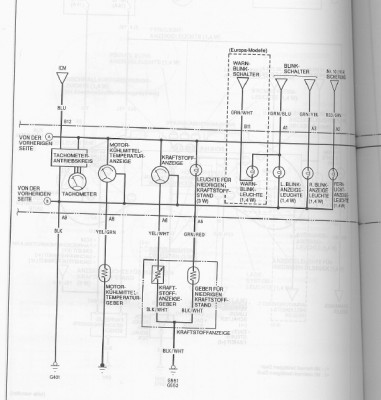

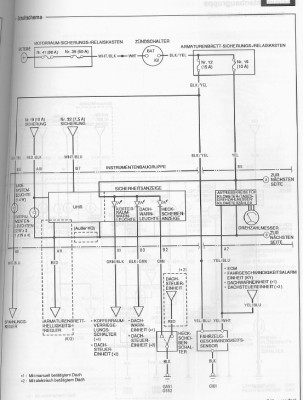

crxnsx Gesperrt Anmeldedatum: 23.12.2010 Beiträge: 1927	14.04.2011, 19:34 zitieren Hier paar Infos Unbenannt.jpg - [Bild vergrößern] 2.jpg - [Bild vergrößern] 3.jpg - [Bild vergrößern] Verfasst am: 14.04.2011, 19:35 zitieren und weiter 4.jpg - [Bild vergrößern] 5.jpg - [Bild vergrößern] Verfasst am: 14.04.2011, 19:38 zitieren Du musst aufpassen es gibt welche mit WFS und ohne die EG2 sind alle mit ABS gewesen deshalb kannst du haben das dein Wagen ohne ABS und Airbag war und du hast jetzt aber mit ABS und Airbag schau dir die Schaltbildr an wirst schon hin bekommen.
▲	pn

rulest Veteran Name: Steffen Geschlecht: Fahrzeug: Im bau eg3 mit B18c4 pschhhh, CL9 Anmeldedatum: 15.06.2010 Beiträge: 501 Wohnort: Dresden	14.04.2011, 20:39 zitieren cool ich danke dir schonmal hast du das zufällig noch für den warnblink schalter mfg steffen
▲	pn

maxrev.de Gast	14.04.2011, 20:39 zitieren Mach mit! Wenn Dir die Beiträge zum Thread "pin belegung hilfe" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden: Registrierte Mitglieder genießen die folgenden Vorteile: ✔ kostenlose Mitgliedschaft ✔ keine Werbung ✔ direkter Austausch mit Gleichgesinnten ✔ neue Fragen stellen oder Diskussionen starten ✔ schnelle Hilfe bei Problemen ✔ Bilder und Videos hochladen ✔ und vieles mehr...
▲
