» leuchtende Tachonadeln!

egdrei · 23.09.2011, 23:29

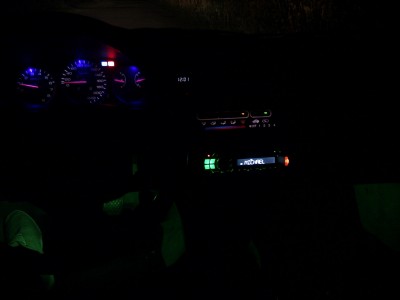

Ich denke einige von euch kennen das Problem...bei einigen Modellen, bei denen die Tachonadeln nicht beleuchtet sind sieht man Nachts von denen herzlich wenig.
Um dies zu ändern habe ich meinen Tacho etwas modifiziert

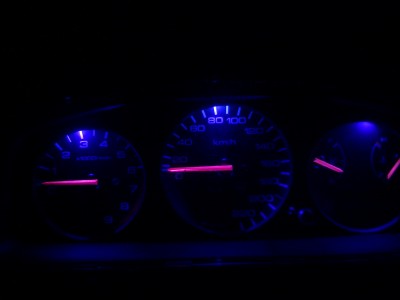

Die Tachonadeln habe ich mit UV-aktiver Farbe lackiert und zusätzlich UV-LED´s verbaut.
Ich selbst fahre einen EG Civic, sollte aber auch bei vielen anderen Modellen problemlos funktionieren.

Dazu braucht man:

-UV-aktiven Lack, ich habe leuchtrot von Revell verwendet (SM332)
-UV-LED`s: am besten geeignet sind Flachkopf LED´s, da diese einen Abstrahlwinkel von 110° haben, anstatt ca 20° wie bei üblichen LED`s

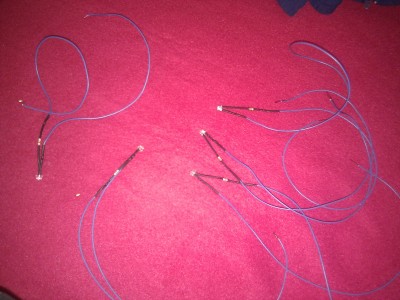

-zu den LED´s passende Widerstände damit diese über den normalen Bordstrom von 12V laufen: im Internet gibt es einfache Rechner mit denen man den Widerstand ermitteln kann, der für die jeweilige LED erforderlich ist-in meinem Fall habe ich 4,8mm LED´s mit 3,3V, 350mcd und 20mA verwendet, der passende Widerstand ist in diesem Fall 470 Ohm)
-Schrumpfschläuche
-Kabel
-Werkzeug: Seitenschneider, Heißklebepistole, Feuerzeug, Pinsel und Schraubendreher

So dann fangen wir mal an...

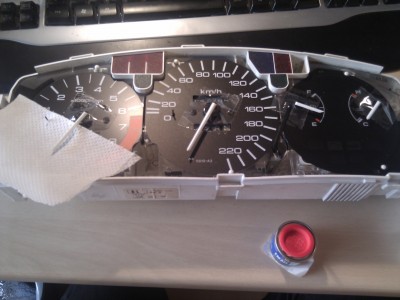

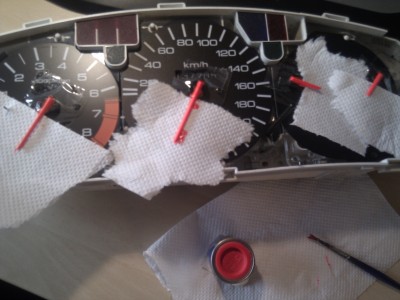

Zuerst natürlich den Tacho ausbauen und vorsichtig den "Deckel" mit der Scheibe lösen. Den Nippel für den Tageskilometerzähler vorher einfach vorsichtig abziehen. Die Zeiger vorsichtig mit Tesa fixieren, sodass sie sich nicht mehr bewegen, so kann man sie auch in einem Schritt zum lackieren abkleben, dass nichts verläuft. Damit man sich die Tachoscheiben nicht versaut, bloß ein Stück Zewa unter die Zeiger legen. Jetzt könnt ihr mit dem lackieren loslegen, darauf muss ich aber glaub ich nicht näher eingehen :yes:

Black_e39 · 23.09.2011, 23:56

Hasu n Bild wo sie leuchten?^^

egdrei · 24.09.2011, 00:01

Black_e39Hasu n Bild wo sie leuchten?^^

immer mit der ruhe bin noch nicht fertig

mein internet ist leider nicht das schnellste...

Black_e39 · 24.09.2011, 00:05

Achsoo, ups tut mir Leid

egdrei · 24.09.2011, 00:09

Jetzt können die LED`s am "Tachodeckel" verklebt werden. Am besten sollte das mit Heißkleber gehen. Die oberen 3 LED`s habe ich direkt über den Instrumenten an die durchsichtigen Plastikringe geklebt, die unteren beiden in die zwischenräume. Die unteren sind leicht schräg nach innen geneigt, damit alle 3 Scheiben genug Licht abbekommen. Den genauen Winkel für eine optimale Ausleuchtung sollte man selbst ausprobieren. Beim verkleben der LED´s sollte man beachten das man nicht zu nah an den Rand des Deckels kommt, da dieser sonst nicht mehr auf den anderen Teil des Tachos passt und das die LED`s sehr grade und Parallel zur Tachoscheibe liegen, da man sonst später starke Lichtpunkte auf der Tachoscheibe sieht. Die Widerstände sollten auch möglichst frei in der Luft liegen, da diese ziemlich heiss werden!
