» Hilfe! Schaltplan gesucht für V-Tec Schalter

->EG5 <- · 29.10.2014, 21:48

Moin Leute,

Ich hab ein bisschen Spielerei mit dem V-Tec Schaltsignal vor.

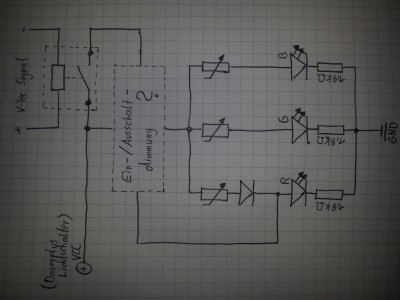

Hab jetzt mal nen Schaltplan erstellt, mir fehlen aber ein paar Kleinigkeiten.

Ich hab vor ne Innenraumbeleuchtung zu mach (sprich Türgriffe, Fußraum Tacho...) Aquamarin zu beleuchten über RGB-SMD´s, sobald das Vtec Signal ein weiteren Stromkreis über das Relais freischält, soll die beleuchtung von Aquamarin auf Rot umschwenken. D.h. das Aquamarin soll innerhalb 1 sec gedimmt werden und das rot parallel dazu in 1 Sec angeschaltet werden.

Wär cool wenn sich da einer auskennen würde und meinen Schaltplan vollenden könnte.

Danke, Gruß Tobi

albiknalltuete · Premium-Member Anmeldedatum: 08.05.2009 Beiträge: 6102

Nimmst du ein fertiges smd-set oder einzelne smds und lötest die zusammen?'ein Relais ist übertrieben. Nimm Transistoren. Welche Farbe soll leuchten wenn du normal fährst?

->EG5 <- · 01.11.2014, 00:27

Ahm ich nehm einzelne. Es soll helkblau - türkis leuchten. Deshalb die teansistoren zum einstellen.
Ne will pber realis

albiknalltuete · Premium-Member Anmeldedatum: 08.05.2009 Beiträge: 6102

Ich würde es so machen:

spitfirexp · Gesperrt Anmeldedatum: 29.10.2005 Beiträge: 83

Ich würde das Signal mit einem µC abgreifen und die LED's mittels eines LED-Stripe realisieren.
Das hat den Vorteil, das du die LED's per Bus ansteuern kannst, und somit überblendeffekt, Lichtfarbe und Helligkeit dynamisch anpassen kannst...

albiknalltuete · Premium-Member Anmeldedatum: 08.05.2009 Beiträge: 6102

spitfirexpIch würde das Signal mit einem µC abgreifen und die LED's mittels eines LED-Stripe realisieren.
Das hat den Vorteil, das du die LED's per Bus ansteuern kannst, und somit überblendeffekt, Lichtfarbe und Helligkeit dynamisch anpassen kannst...

Da musst man aber auch c oder Basic programmieren können.

spitfirexp · Gesperrt Anmeldedatum: 29.10.2005 Beiträge: 83

Nimm dir einen Arduino.
Da sind beispiele bei, die du deinen Wünschen entsprechend anpassen kannst.
Wenn du mit sowas noch nichts zu tun hattest, aber dich nicht ganz doof anstellst, hast du in einem WE ein funktionierendes Programm.

Ich habe damit z.b. ein Displax bei mir im Civic angesteuert, welches mir mehrere Temperatursensoren sowie Öldruck und Öltemperatur anzeigt.
Ich bin zwar Elektriker, und somit relativ vorbelastet, aber schwer ist es trotzdem nicht.
