»Doppelschwingspule an 4 kanal @ 4 oder 1 Ohm?

Hondaser · 03.11.2010, 18:04

Ja frage ist ja klar(Doppelschwingspule an 4 kanal amp @ 4 oder 1 Ohm?) wie schließe ich das an? Plus und Minus wie gehabt und dann am sub die offenen verbinden aber in reihe oder parallel? also plus auf plus oder minus auf plus? also ich bin der meinung bei 1ohm hauts mir den verstärker bei minimaler leistung um die ohren^^

Und noch grade ne frage hinterher wie brücke ich den amp wenn nix gekennzeichnet ist? 1+3 oder 1+2?

hier der amp und hier der sub.

• 600 Watt Ausgangsleistung
• Hoch- und Tiefpaßfilter
• Vorverstärkerausgang (Line-Out)
• Vergoldete Cinchbuchsen

• Sinusleistung: 4 x 50 W (4 Ohm/14,4 V) im Vierkanalbetrieb
•• Sinusleistung: 4 x 75 W (2 Ohm/14,4V) im Vierkanalbetrieb
•• Sinusleistung: 2 x 150 W (Brückenbetrieb/14,4 V)
• Maximale Ausgangsleistung: 4 x 100 W (4 Ohm)
• Übertragungsbereich: 5 Hz - 50 kHz
•• Fremdspannungsabstand: 100 dB
•• Eingangsempfindlichkeit: 0,2 V - 5 V regelbar
•• Wandler-Netzteil mit MOS-FET-Leistungstransistoren für stabile Spannungsversorgung
•• Vorverstärkerausgang (Line-Out)
•• Einstellbares Tiefpaßfilter 50 Hz - 200 Hz (12 dB/Okt)
•• Einstellbares Hochpaßfilter 50 Hz - 200 Hz (12 dB/Okt)
•• Neues Designkonzept mit blauer LED und x-motiv Gehäusedeckel
•• Schaltbare Bassanhebung (90Hz, +6 dB)
•• Vergoldete Anschlußklemmen und Cinchbuchsen

20cm Subwooferchassis von MB Quart

4 Ohm

120 Watt RMS

Qualität vom Spitzenklassehersteller hier sensationell günstig

Langhub für druckvollen präzisen Bass

* Power 120 Watt RMS, 300 Watt Musik, 600 Watt PMPO, je nach Gehäuse
* 85,9 dB
* Polypropylen Membrane
* Gummi Sicke
* Maße: Durchmesser 210mm / Einbaudurchmesser 180mm / Loch zu Loch 200mm
* Einbautiefe 105mm / Magnettiefe 50mm / Magnetdurchmesser 137mm
* Thiele Small Parameter:
* RMSE-free Ohms 0.671, Fs Hz 32.957, Re Ohms 3.500, Res Ohms 45.699, Qms 4.757,
* Qes 0.390, Qts 0.360, L1 mH 1.228, L2 mH 1.384, R2 Ohms 4.636, RMSE-load Ohms 0.564,
* Vas liters 27.929, Mms grams 49.821, Cms aeM/ Newton 468.095, Bl Tesla 9.623
* SPLref dB 85.918, Rub-index 0.008

Besten dank schon mal.

MfG
Basti

WolFree · 03.11.2010, 18:44

4 Ohm gebrückt - ich glaub kaum das die Endstufe 1 Ohm stabil ist.

Sub wird normal auf 3+4 gebrückt.

Grüße

Hondaser · 03.11.2010, 22:52

so liebe ich es...kurz knackig informativ.
gut denke ja auch die hält das nicht und dann macht die nur den sub kaputt.

danke dir wolfree :yes:

vcFalcon · 04.11.2010, 12:26

Hi,

der genannte Subwoofer von MB Quart hat keine Doppelschwingspule. Ich bitte um Korrektur falls ich da etwas verwechsle.

Grüße

Torsten

Hondaser · 04.11.2010, 23:25

hm aber er hat vier anschlüsse das bedeutet das doch eig oder?
Also sind alle an einer stelle sprich am selben kontakt und sehen aus wie ein K und da ist dann 2 mal minus 2 mal plus. Lasse mich gerne eines besseren belehren. Mache morgen mal nen pic dann klärt sdich das denke ich.

MfG
Basti

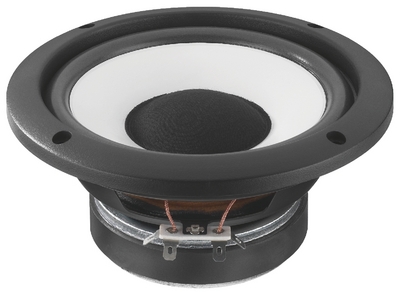

edit: habe grade nen pic im netz gefunden was fast genauso aussieht.

littlegreenjazz · 05.11.2010, 06:03

das ist kein Anschluss für 2 Schwingspulen sondern einfach nur 2 Pins zum Anschluss und 2 damit du z.B. zum nächsten Lautsprecher weitergehen kannst.

Wenn du das dann so betreibst wie du es vor hast gibts Ausgangsseitig an der endstufe einen kurzen

vcFalcon · 05.11.2010, 07:33

littlegreenjazz schrieb:

das ist kein Anschluss für 2 Schwingspulen sondern einfach nur 2 Pins zum Anschluss und 2 damit du z.B. zum nächsten Lautsprecher weitergehen kannst.

Wenn du das dann so betreibst wie du es vor hast gibts Ausgangsseitig an der endstufe einen kurzen

Hi,

so siehts aus. Die Anschlüsse werden so gebaut um es leichter zu machen mehrere Woofer miteinander zu verbinden (die dann parallel oder in Reihe geschalten werden).

Du kannst den Woofer also normal anschließen.

Grüße

Torsten

Hondaser · 05.11.2010, 15:47

danke euch dreien.

nochmal glück gehabt würde ich sagen^^

dann kann es ja jezt los gehen..

MfG
Basti

vcFalcon · 06.11.2010, 20:53

Hi,

ich kenn den Sub, hab erst kürzlich ein Gehäuse dafür gebaut. Ich mag die meisten Subs von MB Quart eh ganz gern, hehe.

Grüße

Torsten
