Premium-Member Geschlecht: Fahrzeug: race track EJ1 Anmeldedatum: 31.01.2006 Beiträge: 1628 Wohnort: münchen | zitieren Hallo zusammen, Ich wollte hier mal beschreiben wie man sein Servo-Lenkgetriebe umbauen kann zu einem Non-Servo-Lenkgetriebe. Eine Warnung vorweg: weiter unten stehen zwei Alternativen, die evtl. weniger aufwändig sind. Der Guide ist für die Enthusiasten, die ihre Übersetzung des Lenkgetriebes behalten wollen: 17,5:1 (3,58 ) 92-95 Civic mit Servo 19:1 (3,88 ) 92-95 Civic ohne Servo Für Schäden durch diesen Umbau übernehme ich keine Verantwortung! Werkzeug:
Teile:

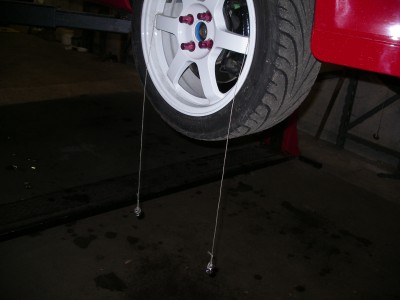

**1. Der Umbau** Zu erst mal der Grund warum wir das machen: Das rot eingekreiste Teil auf der Explosionszeichnung soll eliminiert werden, denn das verhindert eine frei bewegliche Lenkstange. Vor der Eliminierung ist dank dieser Hülse und dem Druck der Servopumpe die Lenkung leicht von links nach rechts bewegbar. Wenn man die Servorpumpe nur ausbaut, dann muss man von Hand also nicht nur die Lenkstange bewegen, sondern auch immer die Flüssigkeit mitschieben. Nach der Eliminierung ist die Flüssigkeit ohne Hindernis im Lenkgetriebe und schmiert lediglich. Beim Lenken bewegt man dann nur noch die Lenkstange und nicht mehr die gesamte Flüssigkeit: Bevor es losgeht: Damit man die Spur nach dem Umbau zumindest ungefähr hat: Merken, wie die Vorderräder zueinander stehen. Ich hab schwere Muttern an Bindfäden aus der Felge hängen lassen und den Abstand dazwischen gemessen. Bei gehobenem Fahrzeug waren die Fäden vorne 1mm näher zusammen als hinten. Glaub ich. Egal: Messen und aufschreiben. Genau so habe ich die Räder nach dem Wechsel wieder ausgerichtet: Lenkrad geradegestellt und die Spur grob so eingestellt. Den Ausbau des Lenkgetriebes habe ich nach Werkstatthandbuch gemacht:

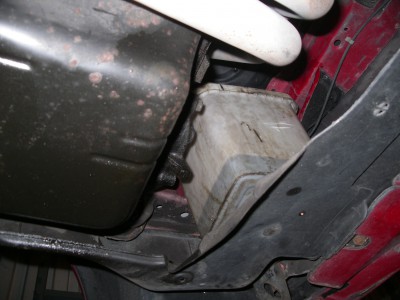

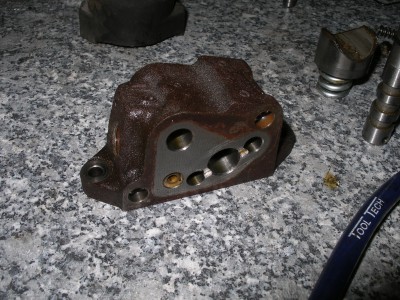

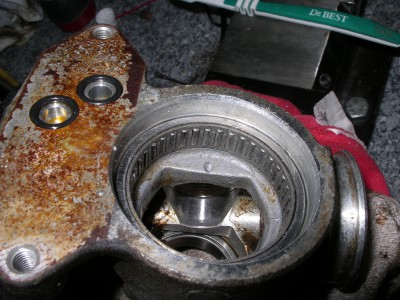

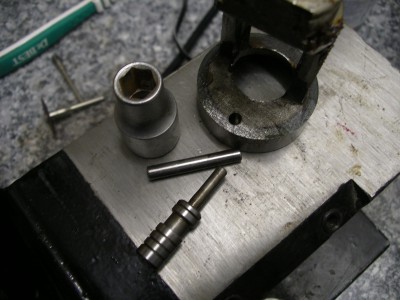

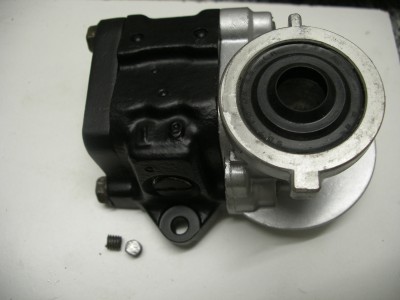

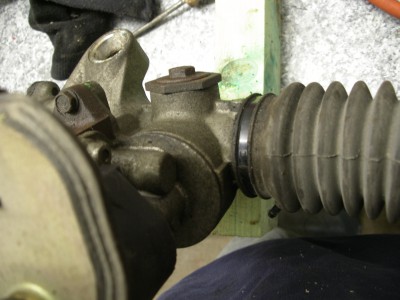

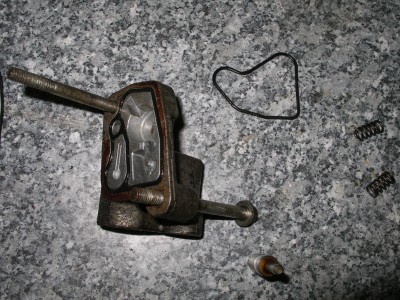

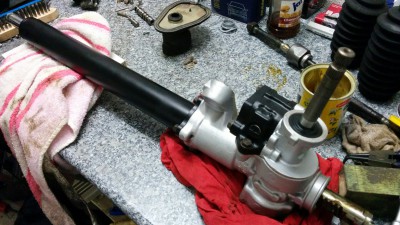

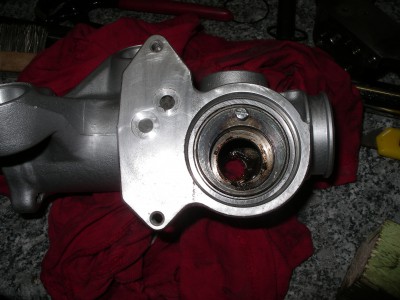

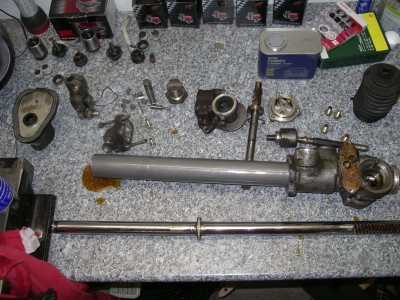

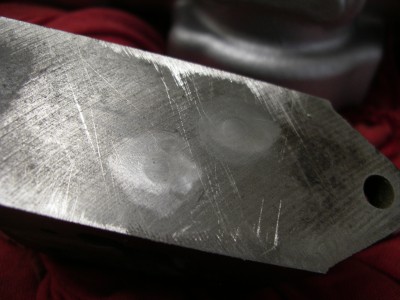

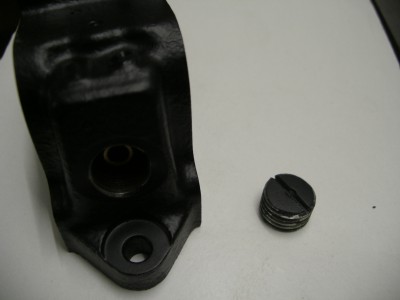

Dann auf die Werkbank damit und das Lenkgetriebe auseinandernehmen. Zuerst den Teil mit den zwei Anschlüssen ganz links: Dann den Mittelteil, dann kann man den Hauptteil abnehmen. Dann auf der Unterseite die Stellung der dicken Kontermutter markieren. Die Kontermutter nur lösen, dann kann man den inneren Teil rausschrauben. Dahinter ist eine Feder und und ein Schiebestück. Alles muss raus. Als nächstes hab ich dann die inneren Spurstangenköpfe abgeschraubt. Anschließend noch das schwarze Rohr abschrauben und vorsichtig abziehen. Vorsichtig weil dadrin Dichtungen und eine Feder ist, die brauch man alle noch! Dabei könnte nochmal ein ganzer Teil Flüssigkeit austreten. Das Resultat kann dann in etwa so aussehen: Als nächstes dann die Lenkstange mit einem Lappen umwickeln und ab in den Schraubstock, sich an dem Ring zu schaffen machen. Fertig. Wichtig damit kein unnötiges Spiel im Lenkgetriebe ist: den inneren, beweglichen Kranz fixieren. Loch gebohrt, Gewinde reingeschnitten, den Stift ausgetrieben (Austreiber -- siehe Bild, einfach aus dem Mittelteil genommen), und beim Zusammenbau fixiert. Update Das Schrauben hat sich als nicht-haltbar erwiesen, besser ist es, den Innenkranz festzuschweissen! Letzer Schritt vor dem Zusammenbau: die Öffnungen nach oben verstopfen, so dass kein Dreck bis zur Lenkstange kommen kann. Also: Den Mittelteil, an dem nur eine Leitung befestigt war, schnappen, in die Löcher auf der Unterseite Gewinde schneiden, Schrauben reindrehen, Schraubenköpfe plan machen. Ich hab dann noch die Teile angeschliffen und lackiert vor dem Zusammenbau. Und für den Mittelteil einen Stopfen angefertigt. Aber das muss nicht sein, das Getriebe ist ja nach unten schon abgedichtet. Ich hab es lediglich, damit es nach außen sauber aussieht, als wäre das schon immer so gewesen. Das hier waren die Teile die ich nicht mehr brauchte, das alles flog raus: Beim Zusammenbau habe ich dann als erstes die Lenkstange auf den Boden gestellt und dann das große schwarze Rohr darüber gestülpt. Anschließend hab ich das Rohr mit neuer Flüssigkeit aufgefüllt, so dass immer für Schmierung gesorgt ist. Halbvoll hätte aber auch gereicht und weniger Sauerei gemacht Dann noch das Lenkgetriebe draufsetzen und zusammenschrauben und der Teil mit Flüssigkeit ist abgedichtet. Man darf jetzt nur nicht die Lenkstange rausflutschen lassen. **Achtung!** Beim Lenkgetriebe und dem Rohr sollten alle O-Ringe wiederverwendet werden, sonst tropft's später! Dann noch das (vormontierte) Lenkgetriebe verbauen Ich habe anstelle des Teils mit den zwei Anschlüssen aus 10mm Stahl eine Block-Off Plate gefertigt und auch schwarz gemacht. Das Resultat sah dann so aus (Schei** Handyfotos): Da noch neue Spurstangenköpfe dran, die Staubschutzkappen... und alles wieder ins Auto. Oder sich ein Servo-Lenketriebe besorgen und das in Ruhe um- und aufarbeiten, um dann nur einmal zu tauschen. So hab ich's gemacht, da war der Wagen ruck zuck wieder fahrtüchtig. Dann nochmal Spur einstellen lassen - fertig. Die Lenkung kann mit der großen Kontermutter und zugehöriger Schraube noch nachjustiert werden. Falls sie zu stramm ist, also das Lenkrad sich nach einer Kurve nicht von allein wieder auf Geradeausfahrt ausrichtet Das Rohr (14 auf der Explosionszeichnung) hätte ich gern weggelassen -- allerdings bleibt dann die Dichtung am Ende des Rohres nicht wo sie hingehört, das klappt also nicht. Viel Erfolg beim Umbau. **2. Servo Loop Kit.** Gibt es auch mehrfach zu kaufen, z.B. bei feinys. Kosten Geld, werden anstelle der Servoleitungen verbaut, der dritte Anschluss wird dicht gemacht -- fertig. Löst aber nicht das Problem mit der Flüssigkeit, die jedes mal von einer Kammer in die andere hin und hergeschoben wird. **3. Non-Servo Lenkgetriebe** Beim EG3 wurden wohl vielfach Non-Servo Lenkgetriebe verbaut? Diese sind jedoch dünner als die Servo-Lenkgetriebe, daher braucht man auch den passenden Achsträger. Wer möchte kann sich also Lenkgetriebe und den Achsträger vom EG3 holen, seine Teile ausbauen und die vom EG3 einbauen. Fertig. Ein echtes Non-Servo Lenkgetriebe. Explosionszeichnung EG Lenkgetriebe 00 - Explosion.png - [Bild vergrößern] Motivation: Warum EG Lenkgetriebe zerlegen und Zusammensetzen 00 - Motivation.png - [Bild vergrößern] Vor dem Lenkgetriebewechsel: Stellung der Räder markieren 01 - Radstellung.jpg - [Bild vergrößern] Ablassen der Servoflüssigkeit. 02 - Ablassen.jpg - [Bild vergrößern] Zuleitung zum Lenkgetriebe. 03 - Zuleitung.jpg - [Bild vergrößern] Mittelteil des Lenkgetriebes. 04 - Mittelteil.jpg - [Bild vergrößern] Hauptteil des Lenkgetriebes. 05 - Hauptteil.jpg - [Bild vergrößern] Kontermutter zum Einstellen des Lenkgetriebespiels. 06 - Dicke Mutter.jpg - [Bild vergrößern] Zerlegtes EG Lenkgetriebe. 07 - Resultat.jpg - [Bild vergrößern] Ein Ring sie zu knechten... 08 - Ring.jpg - [Bild vergrößern] Fixieren des Unterstützungsventils beim EG Lenkgetriebe. 09 - Fixierloch.jpg - [Bild vergrößern] Unterstützungsventil beim EG-Lenkgetriebe 10 - Ausgetrieben.jpg - [Bild vergrößern] Lenkgetriebegehäuse und fixiertes Unterstützungsventil beim EG Lenkgetriebe. 11 - Zusammen.jpg - [Bild vergrößern] Geschlossene Öffnungen im Mittelteil des EG Lenkgetriebes. 12 - Plan.jpg - [Bild vergrößern] Stopfen für die Öffnung des Mittelteils beim EG Lenkgetriebe. 13 - Stopfen.jpg - [Bild vergrößern] Vormontiertes EG Lenkgetriebe mit Block-Off Plate. 15 - Lenkgetriebe.jpg - [Bild vergrößern] EG Servo Lenkgetriebe nach Non-Servo Conversion (1). 16 - Ende1.jpg - [Bild vergrößern] EG Servo Lenkgetriebe nach Non-Servo Conversion (2). 17 - Ende2.jpg - [Bild vergrößern] Überflüssige Teile aus einem EG Lenkgetriebe nach Non-Servo Conversion. 14 - Rausgeflogen.jpg - [Bild vergrößern] |
