» Alarmanlage + ZV (THOR4101) Einbau Hilfe

n1cegame · 25.02.2008, 11:27

Habe ne Frage wegen Alarmanlage + ZV (THOR 4101)

Auf dem Bild sind die Sachen markiert die ich nicht so ganz verstehe also wo das hin soll und wo ich die einschließen soll.
Wohin soll ich den SHOCKSENSOR reintun also Platz im Auto ?

Danke.

CypressEJ9 · 25.02.2008, 12:36

Das mit " 4 " makierte müsste ein Pager sein, der dir, bei Alarm eine Nachricht auf Handy oder ähnliches schickt, desshalb der Anschluss an eine Antenne.

Bei " 2 " sieht wie irgendwelche Knöpfe oder Sensoren aus. hast du da was?

"3" müsste der Schocksensor sein.

Wenn ich was falsches gesagt habe, bitte korrigiert mich

Gruß Markus

n1cegame · 25.02.2008, 13:20

Ich glaube bei 2 das sind Türkontakte also z.B wenn die Alarmanlage an ist und jemand die Tür aufbricht dann soll die Alarmanlage schreien (also das ist wie ich das verstehe)
bei 3 meine Meinung nach irgend was mit Zündung zutun also wo man den schlüssel reinsteckt...
bei 4 habe ich kein Plan was es sein soll (war kein Pager dabei)

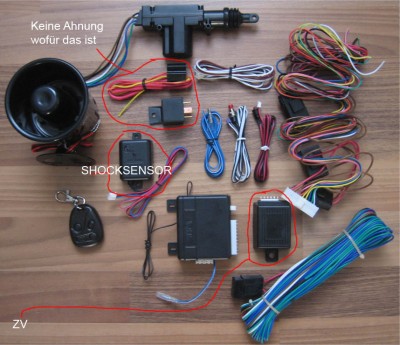

Im Folgenden Bild ist alles was dabei war...

EJ9 Neuling · 26.02.2008, 00:34

Das gleiche hab ich auch jetz seit drei monaten ich bin absolut nicht damit klar gekommmen das teil muss noch an der wegfahrsperre angeschlossen werden aber die gibt laut messgerät nicht den stromstoß den die alarmanlage brauch um bei zündung aus das auto wieder zu entriegeln...
der schock sensor gibt auch einfach mal so ein signal obwohl die anlage nicht scharf ist z.b. beim auto anlassen...
und meine anleitung war noch in spanisch...
Morgen hau ich den sch... warscheinlich wieder raus und bau mir meine alte ganz einfache zv wider ein und werde das nächste mal einfach 150€ statt 50€ investieren... :wall:

Wen du noch was rausbekommst wie was geht kannstes ja mal posten...

Grußßß...

Jiss · 26.02.2008, 14:17

2. scheinen die Türkontakte für links, rechts und Kofferraum zu sein
3. ist die Zündung. Dort sollst du das Relais mit einbauen, welches bei scharfer Alarmanlage die Zündung unterbricht und somit die "Wegfahrsperre" an ist. Musste net unbedingt einbauen, wenn du eh schon ne Wegfahrsperre drin hast. Ich habs bei meiner auch einfach rausgelassen.
4. ist für nen Pager, der dir dann ne SMS schickt, wenn die Alarmanlage losgegangen ist

n1cegame · 26.02.2008, 15:51

Habe ich richtig verstanden 3 und 4 kann ich weglassen und es wird trotzdem funktionieren ?

Noch eine Frage was ist das für Kabel (Blau/Weiß)

Jiss · 27.02.2008, 20:22

Aus ist die normalerweise, wenn du auf der Fernbedienung auf aufschließen drückst. Scharf ist sie nach dem abschließen per Fernbedienung.
Setz dich doch mal ins Auto, schließ per FB ab und hüpf dann ein bisschen rum. Der Shock-Sensor sollte dann reagieren und die Alarmanlage losträllern. Das gleiche sollte auch passieren, wenn du im abgeschlossenen Zustand die Zündung einschaltest

n1cegame · 27.02.2008, 22:18

Ja das weiß ich auch aber das problem ist die schließt die Türen nach ca 10 sec automatish ab und dann ist die an kann ich bei meiner AA dieses automatisches schließen verhindern (also es handelt sich um eine AA von THOR-4101) ?

Also morgen werde ich unter dem Armaturenbrett die Tür- und Blinkerkontakte suchen.

Jiss · 27.02.2008, 22:35

Hast du denn überhaupt keine Beschreibung zu deiner AA dazu bekommen?
Ich hab zwar ne andere, aber bei mir kann ich das automatische verschließen deaktivieren, indem die Zündung einschalte und dann auf der Fernbedienung die Taste zum lautlosen verschließen drücke. Kann sein, dass es bei dir ähnlich ist.
