» Accord CL9 2006 Navi Ausbau und Bluetooth/USB/MP3 Adapter Einbau

Sebo92 · 19.02.2017, 01:13

Hallo zusammen

Da ich gestern beim Ausbau des Navis in meinem CL9 fast verzweifelt bin und im Netz NICHTS hilfreiches gefunden habe, dachte ich mir ich mache mal ne Anleitung Schritt für Schritt wie man:

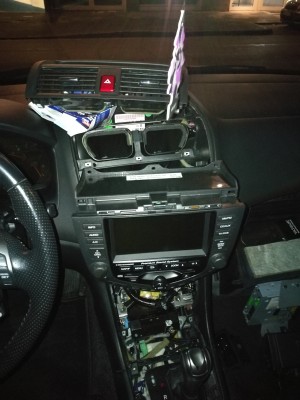

-das Navi und alle dazu gehörigen Abdeckungen ausbaut
-das verdammt hartnäckige DVD Laufwerk ausbaut

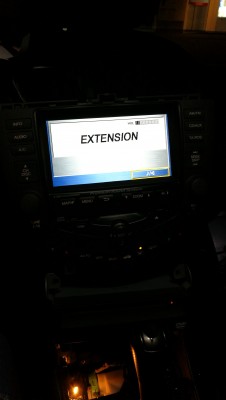

-einen Bluetooth/USB/MP3 Adapter einbaut
-was man dafür braucht

Die Anleitung ist für nen CL9 2006 mit Navi und Premium Sound System und 6-CD-Wechsler !
Zu den anderen Modellen gibt es offensichtlich Unmengen an Threads

Vorab: Ich habe mir einen Adapter mit Bluetooth von YATOUR gekauft mit USB AUX und Mikrofon zum telefonieren.
Die Sound Qualität über Bluetooth gestreamt ist super (Deezer). Telefonieren funktioniert auch super.
Preis ca 80€.

Ich habe in zahlreichen Foren gelesen, dass man ein Y-Kabel braucht, da angeblich das Signal übers Radio - Navi - CD-Wechsler geht und man den Adapter quasi zwischen schalten muss...

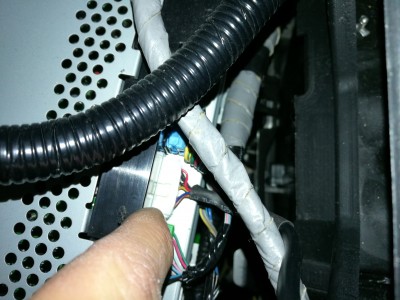

Bei meinem Modell Blödsinn, ein freier Stecker ist oben auf der Rückseite des Navi Radios!

Entschuldigt vorab die wenigen und teilweise schlechten Bilder, habe das Nachts gemacht und nur das Handy beigehabt :roll:

Was ihr braucht:
-Kreuzschraubenzieher
-Kleine Knarre mit 8er und 10er Nuss
-Plastik Keile zum rausheben der Abdeckungen oder wie ich ein stabiles Brotmesser lol

-Eventuell etwas magnetisches, da die Schrauben leicht runterfallen und ihr sie kaum wieder findet in dem Kabelsalat....
-UND EINE MENGE GEDULD :wall:

1.)
Ihr solltet zuerst das Handschuhfach heraushängen in dem ihr es aufmacht und die oberen Beiden Ecken des Fachs nach innen drückt, dann spring es schon raus und ihr könnt es runter hängen lassen, so bekommt ihr später die Kabel einfacher durch geschoben.

felline · 17.03.2017, 12:53

hmm, du musstest da aber seltsam viel ausbauen. hast wahrscheinlich den Accord vor 2006. bei meinem ist nach Jahren der Untätigkeit jetzt der USB/MP3-Adapter wieder raus geflogen weil er sie Bordspannung mit 6A Stromaufnahme (wohl irgend etwas durch gebrannt) ziemlich belastet hat.

Da war eigentlich nur der Stecker vom Navi hinten ab zu ziehen. Um da dran zu kommen musste ich nur das DVD-Laufwerk raus nehmen, wie das geht ist ja oben beschrieben. Okay, der Neueinbau würde sich etwas intensiver gestalten weil man das Handschuhfach aushängen muss um das Kabel vom Adapter zum Navi zu bringen. Aber Alles in Allem hat die Sache nicht mal 30 Minuten gedauert. Okay, die ungeschützten Hände sahen hinterher aus wie nach 10 Runden im Fight mit meinem Taschentiger

Sebo92 · 17.03.2017, 18:27

Der Stecker ist oben am radio, ich hab ja das große Navi, da kommst du nur dran wenn du das Radio rausholst und dafür muss das DVD Laufwerk raus, da das Radio von unten geschraubt ist. Und das mit den zerfetzen Händen kann ich nur bestätigen xD von unten Stecker ins Navi ist nicht xD das geht bei den accords ohne Navi, und meiner ist übrigens von Ende 2006

CROW1 · 29.07.2017, 10:09

Ich seh schon das wird ein Spaß!

Sebo92 · 29.07.2017, 15:48

Lohnt sich aber!
Wenn du noch Hilfe brauchst frag ruhig

CROW1 · 25.08.2017, 21:26

Hans heut durchgezogen!

Ging echt gut! War halb so wild. Hab dann auch gleich die Wurzelholzblenden neu bezogen! lol
