» Suche Schaltplan/Kabelbezeichnung LWR

Civic EG3 Felix · 27.11.2009, 18:36

Hi, Habe in die AE's LWR Stellmotoren nachgerüstet, ging aber nur an den Stellen dass die Motoren jetzt genau entgegengesetzt wie original funktionieren, d.h. Stufe 3 -> Lichter gehen hoch, und genau so umgekehrt.
da ja in die Stellmotoren 3 Kabel reingehen, denke ich mal eins ist Masse, eins für hoch und eins für runter?? Wenn ja,wollte ich wissen welches KAbel für was zuständig ist, damit ich die beiden dann janur tauschen muss?! Klar könnte ich auch messen, aber draußen ist nass und kalt

mfg

Ganwalf · 27.11.2009, 21:35

passt das nicht eh, wenn die auf stufe drei hochfahren?

mehr, kann ich dir später sagen, wenn ich wieder zuhause bin

Civic EG3 Felix · 27.11.2009, 22:13

ne bei last, also stufe 1-3 sollen die ja runter gehen. Beim original scheinwerfer saßen sie oben, haben also oben den Lampenkörper weggedrückt und rangezogen. da sie jetzt unten sitzen und unten den lampenkörper bewegen, arbeiten sie genau anders. Klar, man könnte auch umdenken, also dass stufe 3 jetzt 0 ist und 0 jetzt 3 ist, aber wenn dann will ich es auch richtig machen. Mir würde das ja schon reichen zu wissen welche ader masse ist, ist am auto-kabelbaum schwarz, und am stellmotor komischer weise ein anderes kabel schwarz...

Ganwalf · 28.11.2009, 12:02

also laut schaltplan ist es so:

vom schalter geht ein schwarzes kabel auf masse und vom lwrmotor geht auch ein schwarzes kabel auf masse.

für die stromversorgung kommt dann ein gelbes kabel von der sicherung einmal auf den schalter und einmal auf den motor.

und die ansteuerung macht ein gelb/blaues kabel zwischen schalter und motoren

hilft dir das?

Civic EG3 Felix · 28.11.2009, 12:16

super das ist schon mal sehr nett. magst du mir die seite mal einscannen und mir per pn schicken?
mfg

Ganwalf · 28.11.2009, 12:26

mom, ich schick es dir

muss aber erst nochmal suchen

Civic EG3 Felix · 28.11.2009, 14:20

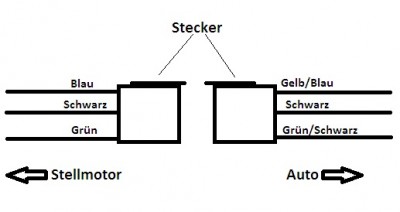

Vielen dank fürsbild. Also bevorich dein Bild hatte habe ich mehrere sachen ausprobiert, die nicht schwarzen kabel getauscht=keine funktion, die beiden kabel direkt auf den motor getauscht=Motor spielt verrückt... Also die Kabelfarben bei mir auf dem Bild sind wie folgt:
Was ist das für ein Buch??
Mfg

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge zum Thread "Suche Schaltplan/Kabelbezeichnung LWR" gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht
Civic EG3 Felix Senior Name: Felix Geschlecht: Fahrzeug: Civic Eg3 Anmeldedatum: 23.03.2007 Beiträge: 324	27.11.2009, 18:36 zitieren Hi, Habe in die AE's LWR Stellmotoren nachgerüstet, ging aber nur an den Stellen dass die Motoren jetzt genau entgegengesetzt wie original funktionieren, d.h. Stufe 3 -> Lichter gehen hoch, und genau so umgekehrt. da ja in die Stellmotoren 3 Kabel reingehen, denke ich mal eins ist Masse, eins für hoch und eins für runter?? Wenn ja,wollte ich wissen welches KAbel für was zuständig ist, damit ich die beiden dann janur tauschen muss?! Klar könnte ich auch messen, aber draußen ist nass und kalt mfg Gefällt mir Teilen twittern
▲	pn

Ganwalf Elite Name: Wolfgang Geschlecht: Fahrzeug: Mazda MX-5 NB Anmeldedatum: 26.04.2009 Beiträge: 1916 Wohnort: Mauth	27.11.2009, 21:35 zitieren passt das nicht eh, wenn die auf stufe drei hochfahren? mehr, kann ich dir später sagen, wenn ich wieder zuhause bin
▲	pn

Civic EG3 Felix Senior Name: Felix Geschlecht: Fahrzeug: Civic Eg3 Anmeldedatum: 23.03.2007 Beiträge: 324	27.11.2009, 22:13 zitieren ne bei last, also stufe 1-3 sollen die ja runter gehen. Beim original scheinwerfer saßen sie oben, haben also oben den Lampenkörper weggedrückt und rangezogen. da sie jetzt unten sitzen und unten den lampenkörper bewegen, arbeiten sie genau anders. Klar, man könnte auch umdenken, also dass stufe 3 jetzt 0 ist und 0 jetzt 3 ist, aber wenn dann will ich es auch richtig machen. Mir würde das ja schon reichen zu wissen welche ader masse ist, ist am auto-kabelbaum schwarz, und am stellmotor komischer weise ein anderes kabel schwarz...
▲	pn

Ganwalf Elite Name: Wolfgang Geschlecht: Fahrzeug: Mazda MX-5 NB Anmeldedatum: 26.04.2009 Beiträge: 1916 Wohnort: Mauth	28.11.2009, 12:02 zitieren also laut schaltplan ist es so: vom schalter geht ein schwarzes kabel auf masse und vom lwrmotor geht auch ein schwarzes kabel auf masse. für die stromversorgung kommt dann ein gelbes kabel von der sicherung einmal auf den schalter und einmal auf den motor. und die ansteuerung macht ein gelb/blaues kabel zwischen schalter und motoren hilft dir das?
▲	pn

Civic EG3 Felix Senior Name: Felix Geschlecht: Fahrzeug: Civic Eg3 Anmeldedatum: 23.03.2007 Beiträge: 324	28.11.2009, 12:16 zitieren super das ist schon mal sehr nett. magst du mir die seite mal einscannen und mir per pn schicken? mfg Verfasst am: 28.11.2009, 12:19 zitieren oder hat vielleicht jemand nen tipp um die ansteuerung irgendwie umzudrehen? Habe gerade irgendwie nen blackout...
▲	pn

Ganwalf Elite Name: Wolfgang Geschlecht: Fahrzeug: Mazda MX-5 NB Anmeldedatum: 26.04.2009 Beiträge: 1916 Wohnort: Mauth	28.11.2009, 12:26 zitieren mom, ich schick es dir muss aber erst nochmal suchen Verfasst am: 28.11.2009, 12:34 zitieren und hier nochmal für alle, die zukünftig die suche benutzen groß Verfasst am: 28.11.2009, 12:39 zitieren müsste normal gehen, wenn man am schalter das schwarze und das gelbe kabel tauscht, wenn ich mich nicht irre... irre ich mich?
▲	pn

Civic EG3 Felix Senior Name: Felix Geschlecht: Fahrzeug: Civic Eg3 Anmeldedatum: 23.03.2007 Beiträge: 324	28.11.2009, 14:20 zitieren Vielen dank fürsbild. Also bevorich dein Bild hatte habe ich mehrere sachen ausprobiert, die nicht schwarzen kabel getauscht=keine funktion, die beiden kabel direkt auf den motor getauscht=Motor spielt verrückt... Also die Kabelfarben bei mir auf dem Bild sind wie folgt: Was ist das für ein Buch?? Mfg LWR.jpg - [Bild vergrößern]
▲	pn
