»pinbelegung ecu 88er und 90er ed9

white*angel · 10.02.2011, 02:06

hat die jemand????
ich hab nen 88er kabelbaum und ne 90er ecu (ja ich weiss, muss noch ein lambda kabel legen

) aber ich krieg keinen zündfunken

ich denk mal dass die steckerbelegung an der ecu unterschiedlich ist, find aber weder hier mit der suche noch in google was

Steffen · 10.02.2011, 09:59

ich behaupte das die pinbelegung gleich ist ;-)

white*angel · 10.02.2011, 12:05

ich glaubs weniger... ich mein ich hatte mal ne 88er ecu in nem 90er ed9 probiert und der ist entweder nicht angesprungen oder gleich wieder aus gegangen... weiss aber nimmer genau

_CRX*RiceR_ · 11.02.2011, 11:17

Also habe meinen ED9 (89er mit D16A9 und ohne KAT) damals auf KAT umgerüstet. Konnte die Steuergeräte vom D16Z5 und D16A9 umstecken und der Motor lief einwandfrei. Bis auf die Lambda-Geschichte natürlich. Aber er ist nie ausgegangen oder hat andere Mucken gemacht.
Also sollte die Pinbelegung ja eigentlich die gleiche sein.

white*angel · 11.02.2011, 11:32

ja, ist gleich bis auf die lambda, hab ich inzwischen auch raus gefunden;) da wo beim 90er das lambdakabel (weiß) sitzt ist beim 88er ein braunes kabel drin... problem liegt bei mir wohl am verteiler.... denk ich jetzt einfach mal

_CRX*RiceR_ · 11.02.2011, 11:34

Also mit den Steuergeräten wirds nicht zusammenhängen.

white*angel · 11.02.2011, 11:41

nee, hab ich jetzt auch festgestellt

hab nur leider keinen anderen verteiler zum testen

ausser ich häng mal einen von nem eg3 dran, da wirds mir zwar fehler ohne ende ausspucken aber das ding sollte wenigstens zünden

maxrev.de · Gast

Mach mit!

Wenn Dir die Beiträge gefallen haben oder Du noch Fragen hast oder Ergänzungen machen möchtest, solltest Du Dich gleich bei uns anmelden:

» Anmelden

Registrierte Mitglieder genießen die folgenden Vorteile:
✔ kostenlose Mitgliedschaft
✔ keine Werbung
✔ direkter Austausch mit Gleichgesinnten
✔ neue Fragen stellen oder Diskussionen starten
✔ schnelle Hilfe bei Problemen
✔ Bilder und Videos hochladen
✔ und vieles mehr...

Autor	Nachricht

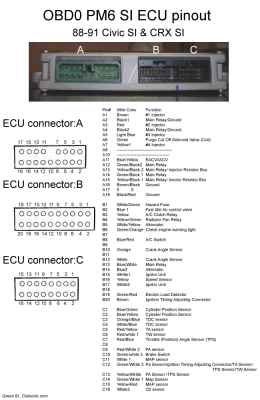

*whiteangel** Beiträge & PNs ignorieren General Name: manuel Geschlecht: Fahrzeug: ed7 minime im aufbau, ed9 r.i.p. wiederbelebung ~ 2013 Anmeldedatum: 17.04.2007 Beiträge: 4371 Chats: 0 Wohnort: og city Meine eBay-Auktionen:	10.02.2011, 02:06 zitieren hat die jemand???? ich hab nen 88er kabelbaum und ne 90er ecu (ja ich weiss, muss noch ein lambda kabel legen ) aber ich krieg keinen zündfunken ich denk mal dass die steckerbelegung an der ecu unterschiedlich ist, find aber weder hier mit der suche noch in google was Verfasst am: 10.02.2011, 02:34 zitieren fürn 90er hab ich das ganze gefunden ecu ed9.png - [Bild vergrößern]
