»Heckausbau EG4

RedlineTeam · 25.10.2008, 11:09

Anleitung Heckausbau beim Honda Civic EG Reihe

Entscheidung

1. Komplettausbau (2-3 Monitore, 2x Bässe, Amps, Kondensator usw)
aus MFD und GFK
– Teuer. Sehr viel Bastel und Schleifarbeit. Kein Ladeplatz im
Kofferraum. Nicht hereausnehmbar. Reserverad nicht verwendbar,
hohes Gewicht
+ Sehr gute Optik und Wagenfarbe oder mit Leder. Eyecatcher. Freier
Gestaltungsraum

2. Halbausbau. MDF Ausbau. Keine Monitore, 1x Bass,1-2 Amps,
Kondensator,

- Optik nur ganz so toll, Relativ hohes Gewicht. Reserverad nur mit
Spezialkonstruktion. Mutter will das man Einkauf, weil man ja Platz hat

+ Einfacher zu bauen. Kann auch mit Leder oder Stoff überzogen
werden. Mehr Platz. Billiger. Wirkt bei dezenten Autos besser.

Nach langem *Denk Denk* hab ich mich für das Entscheidung 2 entschlossen. Auf Grund der vielen Arbeit und wegen des Preises. Und los geht’s.

Da bei mir alle Systeme mehr als 50 Watt rms haben ist es Sinnvoll diese über Verstärker anzuschließen. (Nicht übers Radio).
Nebenbei soll noch der CarPC im Kofferraum verschwinden.

2 Wege System vorne L und R ( 2 Kanäle)
3 Wege System hintern L und R ( 2 Kanäle)
2x Bodyshaker L und R ( 2 Kanäle)
1x Bass ( 2 Kanäle gebrückt zu 1 Kanal)
Gesamt also 8 Kanäle = 2x 4 Kanal Endstufe

Wir brauchen:

Radio mit 6 Cinchausgängen, wenn man den alles über die Endstufen laufen lassen will.
Ich hab das JVC KDH SHX 701. 2x Front L/R Out, 2x Rear L/R out und 2x Sub out.
+ 1x Stereo Aux in für den Eingang vom CarPC.

2x Verstärker Crunch Blackmaxx 480 oder Ähnliche Größe (28,5cm x 25,1cm) 200€
1x Kondensator (2 Farad oder ähnlich) 70 €
1x Basskiste (ich hab 7 Stück zu Auswahl) ?
Stromkabel. 2x 2,5m min 16mm² + und – 30 €
1x Sicherungshalter mit Sicherung 40 Ampere 10 €
6x Kabelschuhe für 16mm² 5 €
Batteriepolklemme für 16mm² 10 €
3x Stereo Cinchleitung geschirmt. ca. 2m lang 15 €
2x 2 Adriges Kabel am besten 2,5 mm² 2,5m Front L/R 5 €
2x 2 Adriges Kabel am besten 2,5 mm² 2m BodyshakerL/R 5 €
2x 2 Adriges Kabel am besten 2,5 mm² 1m Rear L/R 2,5 €
2x 2 Adriges Kabel am besten 2,5 mm² 1m Bass 2,5 €
6x Speakonbuchse und Stecker zu schnellen und Sicheren Verbindung40 €
1x Rolle Lötzinn 5€
1x Lötkolben dicke Spitze ?
1x 16mm MDF Platte ca. 120 cm x 100cm 14 €
1x 5mm MDF Platte 100cm x 100cm (geht auch 10mm MDF) 10 €
1x Abwasserohr Durchmesser ca. 10-13 cm. 1m lang 3 €
Plexiglas 5mm dicke.100cm x 40 cm 18 €
Holzleim Express (geht schneller) 10 €
Holzschrauben Spax 4,5 x 10mm. 2 €
Holzschrauben Spax 4,5 x 15mm. 2 €
Metallwinkel 10 x ?
Unterlegscheiben Plastik ?
Bezugsstoff schwarzer Filz 2m x 1,5m 20 €
Weise Sprühfarbe 300 ml. Graffitifarbe Montana, Belton, billig und hält.4 €
Sticksäge, Kreissäge, Fräse, Bohrer. ?
Filzstift dünn, Meter, Winkel, ?
Und wie immer Geduld und ne Kiste Bier sowie die passende Musik. 15 €

Gesamt. (Preise sind nur grob überschlagen) 500 €

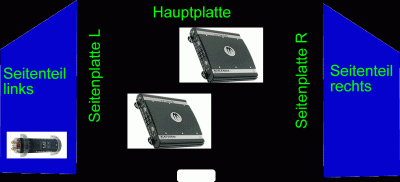

Erstellen der Ersten Skizze. Also es gibt 2 Seitenteile und eine Mittelplatte mit 2x Verstärker drin--> Bild 1

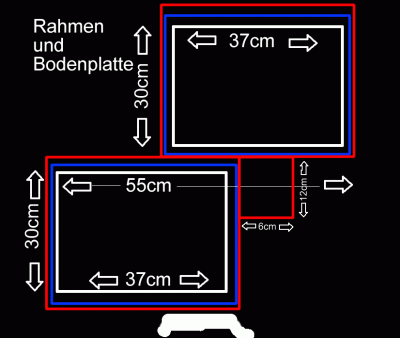

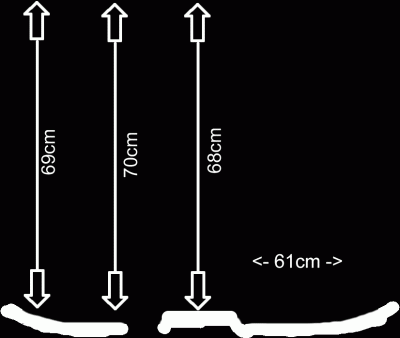

Fangen wir mit der Mittelplatte an > Bild 2
Habe dazu 16mm MDF Genommen und anschließend mit schwarzem Filz überzogen

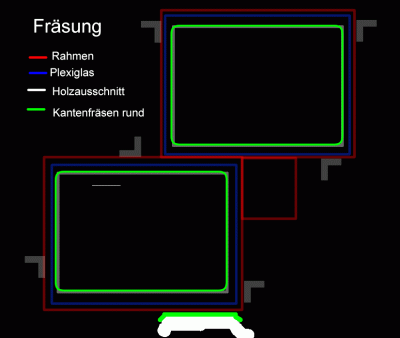

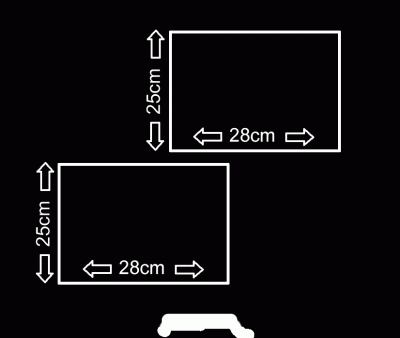

Danach schneiden wie die Löcher für die Verstärker aus und fräsen eine Nut hinein um später die Plexiglasplatt reinzumachen

DennisBK · 25.11.2008, 08:53

Geiles auto und geiler ausbau..

Manu_Prelude · 14.12.2008, 17:55

schöner ausbau
