»Endstufe einstellen!!!

EP3-Starter · 26.04.2006, 19:35

ich weiß es gibt so ein thread schon aber ich hab ne etwas andere frage und will dem anderen den thread nich misbrauchen für meine frage sonst bricht noch chaos aus... also bitte nich löschen

also ich hab seit ca 1 jahr folgende sachen verbaut:

JVC radio KDG schieß mich tot
endstufe von crunch 800w
subwoofer von crunch
150w infinity boxen

damals hab ich den ganzen kack einfach angeschlossen und die einstellungen doof eingestellt. jetz hab ich mich noch ma rangesetzt und bissel rumgespielt. also unabhänig von den einstellungen am radio will ich ma wissen wie ihr die endstufe einstellen würdet.

also ich hab ne 4 kanal endstufe und da sind 2x 4 potis zum einstellen diverser sachen. einmal 1 und 2 daran hab ich die boxen angeschlossen und über 3 und 4 habe ich den subwoofer angeschlossen.
so dann sind da die genannten potis. low pass, middle pass, high pass und bass boost heißen die glaube. sind halt 2 mal da für kanal 1-2 und 3-4

wie würdet ihr die posits jetz drehen? ich schreib ma wie ichs gemacht hab:
1-2 (boxen) low pass minimal, middle pass maximal, high pass maximal, bass boos minimal und so ein schalter der hat 3 stellungen wovon 2 irgendwie gleich sind und auf der 3ten stellung is nur noch der bass da. das hab ich auf normal gestellt.

dann kanal 3-4 (subwoofer): low pass 2/3 aufgedreht, middel pass minimal, high pass minimal, bass boost 2/3 aufgedreht. und den schalter so das nur der bass aus m woofer kommt.

insgesamt hört es sich jetz schon viel besser an allerdings dröhnt der bass mir noch bissel zu sehr. hab schon bissel rumgespiel aber jetz is das wetter ja schon wieder so scheiße. was würdet ihr noch ändern? vieleicht bissel bass auf die boxen aufdrehen und vom woofer wegnehmen? wenn ja mit welchem poti? bass boost oder low pass? den unterschied von den beiden hab ich eh noch nich verstanden...

na ja vieleicht ergeben sich ja noch genauere/andere fragen fals hier jemand antwortet.

dbmaster · 26.04.2006, 20:33

also den bass würd ich so um die 50 hz laufen lassen und auch 90% lasst drauf setzen...

so das ls ja gut ne einstellen auf den highpass und dan auch 120 hz würd ich mal sagen

h0nk · 27.04.2006, 06:46

Und was ist mit den Frequenzen zwischen 50 - 120 Hz. ?

Mach doch einfach ein Foto von den Potis - evtl kann man dann mehr dazu sagen.
Generell fürn Sub LowPass auf ca.80Hz und die Lautsprecher auf Highpass auch um die 80Hz(hängt allerindings von den Lautpsrechern ab).

Und je nachdem was dein Radio für Vorverstärkerausgänge hat (1,8 Volt oder 4 Volt z.B.) stellst dein Gain ein. Meistens wird es so gemacht das du alle Gain Regler auf Links stellst (also leise) und dann das Radio auf ca.80% Lautstärke drehst und dann langsam den Gain soweit aufmachen bis es verzerrt. Dann wieder etwas runterregeln und gut is. Beim Sub drehst dann soweit auf, bis dieser sich harmonisch einfügt(kommt auf den pers. Geschmack an).

Soweit erstmal.

Achja - wie geht das für die Kanäle Low, Mid und Highpass einzustellen :?:

Normalerweise stellst nur einen Filter ein ist meistens nen Schieberegler.
Mach besser mal nen Foto.

Gruß

EP3-Starter · 27.04.2006, 13:53

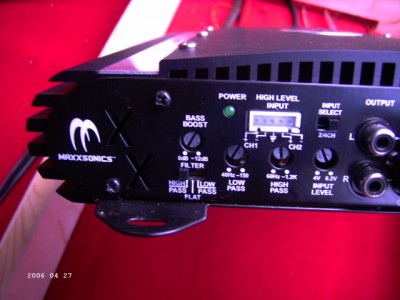

hoffe man erkennt was

ich sehe gerad es gibt garkein middle pass dafür was anderes na ja sag mir ma was ich da wie drehen muss und welche schalter falsch/richtig sind außerdem wüsste ich gern wozu die 2 weißen 5 poligen anschlüsse sind

Mike_MA8 · 27.04.2006, 19:33

Hallo!
Ich hab mich mal ein bißchen mit deinem Problem beschäftigt und kann dir ungefähr erklären was deine Endstufe für Funktionen hat und wozu diese gut sind.

Low Pass = Begrenzt den Frequenzbereich nach oben hin, d.h. er lässt nur Frequenzen passieren, die unterhalb des eingestellten Werts sind.

High Pass = Begrenzt wiederum den Bereich nach unten, sodass nur Frequenzen durchgelassen werden, die oberhalb des eingestellten Werts sind.

Filter-Schalter = Damit wählst du, welche der beiden Einstellungen du verwenden willst. Das richtet sich danach, welche Boxen du am jeweiligen Kanal angeschlossen hast. Flat bedeutet, dass die beiden "Pässe" abgeschaltet sind und nicht auf den Sound einwirken. Es entsteht ein linearer Frequenzgang.

Bass Boost = Hebt die Frequenzen im Bassbereich (also zwischen 40 und 60Hz) um den eingestellten db-Wert an.

Input Level = Damit stellst du die Empfindlichkeit ein, mit der das Signal aus dem Radio in die Endstufe geht. Je, höher die Einstellung, desto lauter wird das Signal. Hiermit musst du den Punkt testen, an dem deine Boxen anfangen, zu verzerren und dann den Regler etwas zurückdrehen.

Die weißen Inputs sind so genannte High-Level-Inputs. Die sind für Radios gedacht, die keine Cinch-Ausgänge haben, sind aber meist ältere Serienradios, moderne Modelle haben Cinch-Anschlüsse.

Soviel dazu. Jetzt schlage ich dir ein paar Einstellungen vor:

Für den Subwoofer folgendes:

Low Pass: ca. 50-70Hz (damit er sich nicht unnötig mit Hochton-Frequenzen rumschlagen muss. Das kostet nämlich Leistung)

High Pass: --- (mit dem Filter-Schalter ausschalten, also nur auf LowPass schalten)

Bass Boost musst du selbst entscheiden wieviel Bass du im Auto haben willst. Wirkt sich in jedem Auto anders aus, ist u.a. abhängig von der Fahrzeuggröße.

Für die Boxen folgendes:

Low Pass: Ausschalten (Filter-Schalter auf High Pass stellen)

High Pass: 60-90Hz (damit die Boxen auch noch einen gesunden Anteil Bass bringen. Den Rest erledigt die Frequenzweiche vom Frontsystem)

So, das wars erstmal. Die genauen Einstellungen musst du halt deinem Fahrzeug anpassen, aber so hast du schonmal ein paar Anhaltspunkte.
Ich hab übrigens nen ganzen Tag an meiner Anlage rumprobiert damit sie gut klingt (die Nachbarn haben sich gefreut

). Wenn ich demnächst irgendwann meinen Digital-EQ mit Einmess-Software hab, mach ich das ganze nochmal richtig. Nur per Gehör ist das verdammt schwer.

Naja, ich wünsch dir viel Spaß beim Einstellen.

Viele Grüße,
Mike

EP3-Starter · 27.04.2006, 20:08

danke das hilft mir doch schon mal sehr... 1 frage bleibt
Zitat:

Low Pass: ca. 50-70Hz

is das nich bissel wenig? der bereich lässt sich 40-150hz einstellen. da scheint mir 50-70 bissel wenig... aber na ja werds morgen ma ausprobieren für klarheit is ja jetz gesorgt.
Zitat:

Ich hab übrigens nen ganzen Tag an meiner Anlage rumprobiert damit sie gut klingt (die Nachbarn haben sich gefreut )

ich bin extra 10 mins gefahren aufs land ^^

Frank_FTW · 28.04.2006, 05:44

ab 80 hz wird die quelle der bassfrequenzen für das ohr ortbar. also völliger unsinn, über 80 hz zu gehen.
