»E-Spiegel sind heil!!

peterdacn · 09.07.2008, 10:57

Hallo, ich wollte mal fragen ob jemand von euch mir sagen kann,
ob und wenn ja, wie ich meine E-Spiegel testen kann ob sie Defekt sind.

Ich habe alle Kabel laut Kabelbaum verbunden aber bekomme sie nicht richtig gesteuert.
Die Spiegel bekommen Signale und lassen sich Hoch und Runter fahren,
aber ich schaffe es nicht sie so zu kontrollieren wie ich auf den Schalter drücke.
Bin wirklich am Verzweifeln. Ich habe keine Ahung wie ich weiter machen soll.
Wäre wirklich über Hilfe dankbar Jungs und Mädels!
mfg

Eaves · 09.07.2008, 11:11

Wie ist das zu verstehen?
Wenn du zB runter drückst fährt er nach oben oder wie?
Rechts/Links funktioniert nicht?

peterdacn · 09.07.2008, 11:15

Hoch und Runter funktioniert einwahnfrei
Was ich rausgefunden habe wenn er nach oben fährt und du nach unten drückst is Plus und Masse Vertauscht. Aber das is bei mir ja nicht der fall, alles richtig angeschlossen.

Funktionieren tut Hoch und Runter. Wenn ich aber nach oben rechts drücke das er hoch und nach rechts steuert geht er nach unten und einfach alles in verkehrter reinfolge. Aber wenn ich die Kabel umstecke auf andere Möglichkeiten die es gibt dann funzt NIX.
Sprich ich muss die Kabel richtig angeschlossen haben. Hab ja auch hier mal nen Kabelbaum reingestellt nach dem es funktionieren sollte. Hab extra alles nachgelesen im Handbuch für Civic 92-95.
Nun wollte ich halt wissen ob ich irgendwas vergessen, übersehen oder sonst was habe.
Bei meinen E-Fensterhebern is mir z.b. später erst aufgefallen, dass ich bei einem Kabel nicht nur es verbinden muss mit nem anderen, sondern dass dort auch noch "+" ran muss.
Kann es also sein, dass alles Heil ist und es wegen einer Unachtsamkeit nicht richtig läuft?

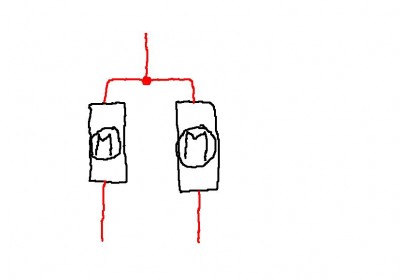

Hier nochmal der Schaltplan:
http://www.maxrev.de/img-0024-bild-79598.htm
Oder kann ich irgendwie raufinden ob irgendwas kaputt ist?

Ej2 VTi · 09.07.2008, 12:47

hmmm. also nur mal eine Verständnisfrage:
Man steuert den Spiegel nach rechts dann nach oben. Geht das überhaupt gleichzeitig? Weil du hast geschrieben wenn du nach oben rechts drückst.... man drückt doch immer nur eine Richtung, bei meinen m3-Spiegel ist es so: Wenn ich nach oben drücke, fahren die nach oben, drück ich nach rechts, fahren nach rechts. Doch drücke ich nach oben rechts, passiert garnix^^

Civic_Boy_87 · 09.07.2008, 13:37

Hi! kannst du mir vielleicht die kabelfarben sagen?
also soweit ich noch weiß sind das 3 kabel die in den e-spiegel verlaufen!
momentan habe ich kein schaltplan aber ich kann dir das warscheinlich so erklären. wenn du den schalter nach oben betätigst hat ein kabel + das andere ist masse! jetzt betätigst du das gegenteil.
nach unten und das massekabel muss + haben und das plus wird zu minus
somit weißt du welche 2 kabel zueinander gehöhren.
so machst du das mit rechts und links.!!!
und das bei abgezogenem stecker mit einem multimeter oder prüflampe!
müsst nicht so schwer sein.
ansonsten kann ich mir nur den schalter vorstellen.
teste das so durch und schreib mir mal die kabelfarben auf und wo was ankommt dann kann ich es überprüfen!
auf die schaltpläne kann ich frühestens am do zugreifen!

peterdacn · 09.07.2008, 13:43

Von Links kommt: (Fahrerseite)
Gelb/weiß
Gelb/schwarz
GelbRot

Von Rechts kommt:(Beifahrerseite)
Blau/schwarz
Blau/weiß
Gelb/weiß

Am Stecker sind vorhanden:
Gelb/weiß
Gelb/schwarz
GelbRot
Blau/schwarz
Blau/weiß
Gelb/weiß
Schwarz (Masse)
und noch eins weiss gerade die farbe nicht aus dem Kopf (Plus)

Eigentlich nur verbinden. oder laut Kabelbaum. Aber es will nicht.

@Niko: Ja ich dachte mann kann auch schräg anwählen, also direkt in die ecken (links-oben, rechts-oben, links-unten,rechts-unten ... so war das früher mal bei dem C220 Mercedes in der Fahrschule

)
mfg

Civic_Boy_87 · 09.07.2008, 16:42

also das mit dem stecker auf der anderen seite ist richtig aber wei gesagt morgen weiß ich mehr!

peterdacn · 09.07.2008, 16:47

Jap vielen Dank. Aber kann doch eigentlich nicht so anders sein als mein Schaltplan den ich habe. Und ich meine 2x3 kabel das kann doch nicht so schwer sein :cry:

-Larsen- · 09.07.2008, 17:17

... also ich bin noch neu hier, aber ich versuch mal zu Helfen

Laut dem Schaltplan kann man die Spiegel nicht nach oben-recht/unten-links verschieben.... in einem neuen Benz ist das ganze auch elektronisch gelöst und nicht SchalterAN/SchalterAUS

Wenn du alles nach den Farben angeschlossen hast wie beschrieben muss es funktionieren, solange alle Komponenten heile sind. Hast du denn nur das Problem mit Schräg verstellen oder hab ich da was falsch verstanden :?:
