»Drongos Dilettantismus: Civic EJ9 Kofferraum

IrrerDrongo · 29.03.2007, 01:46

Abseits der ausgelatschten Pfade kostenintensiver Ästhetik, beschreibe ich einen neuen Weg: Einen Trippelboden im Kofferraum der zwar nicht schön, aber zweckmäßig ist. Mut zum Pragmatismus.

Vorgaben:
Notrad soll drinne bleiben.
Subwoofer, 2 Endstufen und der Kondensator müssen trotzdem in den Kofferraum. Da reicht ein doppelter Boden nicht, da setz ich noch einen drauf. Es müssen 35l erreicht werden. Dafür werde ich im Notrad eine Wanne aus Glasfaserkunststoff fertigen. Das sind dann schonmal ca. 10l. Hatte mit dem Gedanken gespielt, die komplette Mulde aus Gehäuse zu nutzen und dann das Rad da einfach hineinzulegen, aber das erschien mir nicht wirklich praktisch. Weitere 25l erhalte ich, indem ich eine Kammer über dem Rad baue, die zwischen dem Unterboden und dem Zwischenboden eingeschlossen ist. Auf diesem Zwischenboden (Aus 22er OSB) werden der Subwoofer und daneben die Endstufen sitzen. Darüber kommt dann eine weitere Platte. Damit wird der Kofferraumboden fast 20cm höher liegen, aber besser nutzbar sein, als vorher, mit dickem Subgehäuse UND doppeltem Boden.

Das ist mein Wagen

Am Anfang war die Erde wüst und leer...

Mulde mit Rad. Man kann erkennen, dass der Kofferraum eines Civic nicht wirklich viel Platz bietet.

Für das "Fundament" benutze ich den Originalboden als Schablone.

Material ist OSB. Das mag ich, ist nicht zu teuer, aber recht stabil.

Passt.

Und hier bereits mit Loch

Das Reserverad mit Alufolie ausgelegt, damit das Polysterharz nicht kleben bleibt.

Dann mit Formvlies ausgelegt und oben festgetackert.

Überflüssiges abschneiden

Katzen mögen Polysterharz. Vermutlich, weil sie damit noch nie arbeitet mussten...

Dann erstmal das Vließ mit Harz (er)tränken

Und dann mehrere Schichten Glasfasermatten aufdrücken, einpinseln, aufdrücken, einpinseln...
Handschuhe nicht vergessen. Hier die guten Vinyldinger, ohne blödes Latex, die ich als Zivi im Krankenhaus gekl...für besondere Verdienste geschenkt bekommen hab.

Hmmm...an dieser Stelle sei den Leuten gedankt, die sich die Mühe mit den Selbsthilfeanleitungen hier im Forum machen.

Nach Trocknung siehts dann so aus. Das Vlies wurde leider nicht vollständig verharzt. Was solls...

Und von vorne

Hier beginne ich mit dem Bau des darüberliegenden Gehäuses

Passt noch immer. Undichte stellen werden natürlich verschlossen.

Diesmal hält der Teppich als Vorlage her

Nach diversen Nachbearbeitungen passt es so ungefähr

Ein paar AntiDröhnMattenstücke noch ins Gehäuse

Und auch der Deckel hat sein Loch

Wenn ich mich beim ausmessen verrechnet hab, passen die Stufen nicht neben den Sub ins Auto

Aber es passt. Nun muss ich nur noch genau schaun, wie genau ich die Stufen und den Cap da hinsetze, so dass ich auch noch dran kommen kann.

So, noch etwas unordentlich, aber bald fertig. Es fehlt noch meine selbstgebaute Kupfermasseschiene, da mir die Kabelschuhe ausgegangen sind. Die Holzklötze hab ich übrigens mit kleinen Rundholzstückchen festgemacht. 2cm lange Stückchen schneiden, dann in die Platte und in die Klötze Löcher und etwas Leim und einfach raufstecken und nochmal draufhämmern.

So, nun zur Abschlussplatte, wie man sie auch immer nennen mag. Aber diesmal, da sich Kofferraum nach oben hin breiter wird und die Platte diesmal passen soll, mit einer Pappschablone.

Und hier zurechtgeschnitten und geklebt bis es einigermaßen passte.

So, Platte fertig. Leider musste ich links ein Stück abschneiden, weil man die Platte sonst nicht rein und raus bekommt. Wird mit Scharnier (zum Umplappen) wieder rangemacht.

In die Mitte kommt über dem Sub natürlich noch eine Öffnung, die mit Akustikstoff bezogen wird. Der Rest bekommt dann wohl normales Vlies.

Morgen gehts weiter...

Bansh · 29.03.2007, 13:44

klapper klapper

IrrerDrongo · 29.03.2007, 15:43

Mitnichten

Tyson.GoD` · 29.03.2007, 16:12

nich schlecht, aber was sollen die paar stücken bitumen im gehäuse?
und warum is zwischen dem volumen und der paltte auf der der sub sitz soviel platz? mit als gehäusevolumen genommen?

mfg
mike

IrrerDrongo · 09.04.2007, 16:43

Yepp. Im Notrad selber hab ich ca 10l geschaffen, im doppelten Boden nochmal ca. 25 dazu. 35l sind für meinen Woofer recht ideal, dazu etwas Sonofil. Bezugsstoffe sind schon bestellt, diese Woche gehts noch weiter.

Xeal · 09.04.2007, 22:28

IrrerDrongo schrieb:

So, Platte fertig. Leider musste ich links ein Stück abschneiden, weil man die Platte sonst nicht rein und raus bekommt. Wird mit Scharnier (zum Umplappen) wieder rangemacht.

Genau das Problem habe ich auch gehabt, und habe es genauso gelöst wie du.
Hat wunderbar geklappt, also wenn fragen sind kannste dich gern bei mir melden !

Jonas | back in white · 09.04.2007, 22:32

sehr geil

lustig geschriebener text, macht spaß zu lesen

A.D. · 09.04.2007, 22:44

ne geile idee und wo bleiben bilder vom komplett fertigen teil.

IrrerDrongo · 10.04.2007, 21:59

Wird bald weitergehen. Bezugsstoff und Akustikstoff + Kleinigkeiten wie Sonofil, ein paar Ringschuhe, Aderendhülsen, Einschlagmuttern... sind bestellt. Leider ist mein Smart Tan Dings mal wieder hinüber weshalb ich nix überweisen kann...blöder mist. Gut, dass Freundin Bankerin ist.

Die Bitumenmatten hab ich da reingemacht weil...ich noch welche hatte und dachte, es würve sicher nicht schaden und vlt etwas resonanzärmer werden.

@Xeal: Zeig mal Bild. Ich werde das Scharnier wohl mit Fräse etwas tieferlegen, damits plan ist. Apropos Fräse: Ich musste, damit der Elko passt, die Platte an der Stelle etwas verdünnen. Hab erst mit einem Elektrohobel angefangen...das ging scheiße. Dann mit einem Stecheisen weitergemacht. Das war richtig scheiße. Nach einer halben Stunde isr mir dann eingefallen, dass wir 'ne richtig gute Fräse für sowas haben. Ich habe ein bisschen rumgebrüllt und auf dem Stecheisen rumgebissen. Mit der Fräse ging das blitzschnell und supersauber.

Xeal · 11.04.2007, 15:39

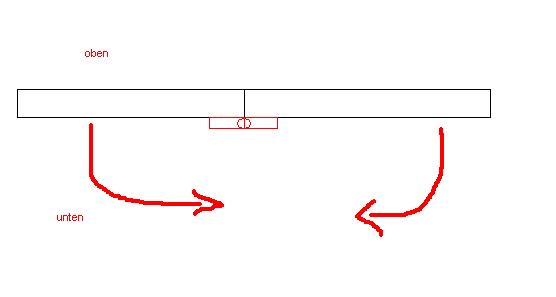

hab jetzt kein foto machen wollen, aber du brauchst ansich nix fräsen.
Paint:
