»[Civic 90-99] Bremsen Upgrade auf Wilwood Front Big Brake

mgutt · 24.04.2005, 23:19

Trotz sehr guter Anleitung von Wilwood möchte ich hier ein kleine Zusammenfassung bereitstellen wie es denn nun geklappt hat.

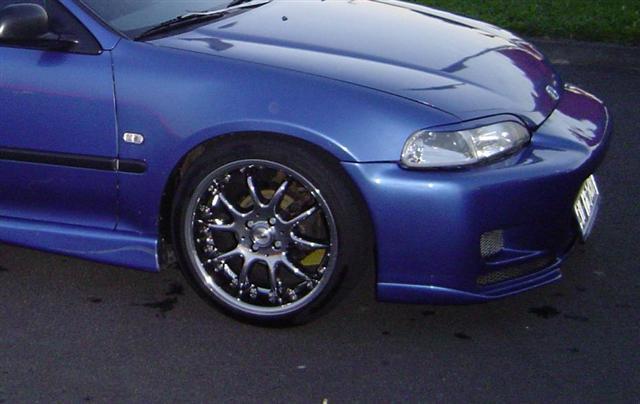

Vorher / Nachher:

Werkzeug / Material:

- Wilwood Big Brakes :sabber:

- Stahlflexleitungen (müssen dabei bestellt werden!)
- 10er 3/4 Schlüssel (keine Ahnung wie der richtig heißt, auf jedenfall ein Schlüssel, der noch weiter umgreift, da die 10er Schrauben an den Benzinleitungen 1. weich und 2. ziemlich fest sind.)
- großer Kreuzschraubendreher
- kleiner Schlitzschraubendreher
- Hammer
- Ratschenkasten mit diversen Nüssen
- Loctite 272 Gewindemasse (wir haben 245er genommen, da wir nichts anderes da hatten)
- Bremsflüssigkeit (ich habe Ferodo 5.1 genommen :yes:

)

Montage:

Dann staunen wir mal über die reichlichen Teile, die wir zu installieren haben:

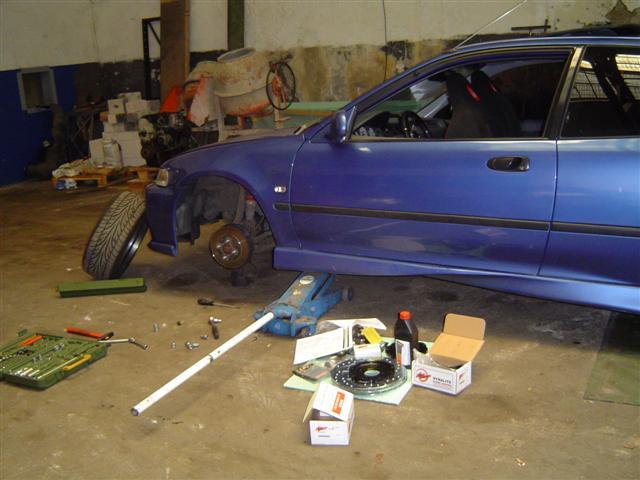

Dann los, Handbremse anziehen, Gang rein, Wagen aufbocken und Reifen abmontieren:

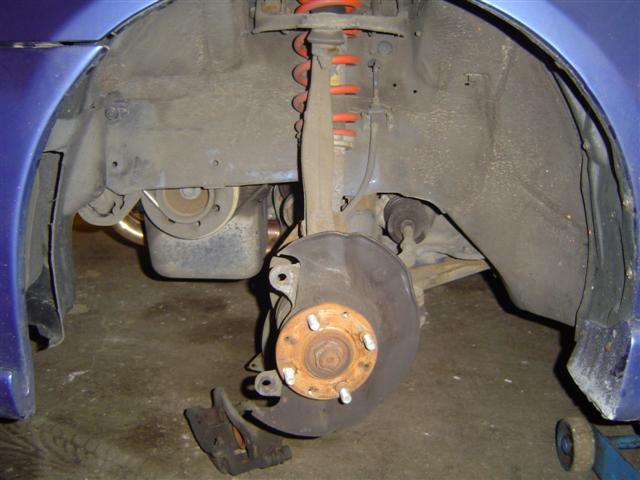

Nun schrauben wir die originalen Bremssättel ab. Dafür gibt es 4 Schrauben. Zwei Schrauben halten den "Deckel" unter dem die Bremsbeläge festgehalten werden. Die müssen erstmal raus. Dann die zwei restlichen großen Schrauben und dem Bremssattel abnehmen. Die alte Bremsleitung lösen und den Bremsflüssigkeit auffangen mit einem geeigneten Behälter.

Jetzt kommt die Bremsscheibe dran. Diese wird "nur" mit zwei Kreuzschrauben gehalten. Je nachdem sind diese sehr widerspenstig. Bitte wendet viel Druck an und einen passenden großen Schraubendreher. Wenn ihr die Schraube runddreht, habt ihr ein Problem, also geht mit Bedacht vor. Die erste wollte recht einfach weichen. Die 2. musste mit harten Mitteln und dem Hammer gelöst werden:

Die alten Scheiben kommen runter und mit einer Drahtbürste macht ihr die Spindel ein bisschen sauber:

Jetzt könnt ihr schonmal die neuen Wilwoodscheiben vormontieren. Ihr könnt allgemein auf jeder Schraube ein bisschen Loctite auftragen:

Sieht doch schon gut aus:

Nun montieren wir den Adapter für den Bremssattel. Dieser ermöglicht, dass der Bremssattel nachher etwas weiter außen steht. 2 dicke Schrauben, innen eine Hülse und die Unterlegscheiben richtig positioniert (Anleitung beachten!). Auch hier Loctite drauf geben.

Die neuen Scheiben können jetzt aufgelegt und mit den Kreuzschrauben fixiert werden. Achtet darauf, dass ihr die richtigen Löcher nehmt. Es sind insgesamt 4 vorhanden. Aber die anderen 2 sind zu klein

Der Bremssattel wird vorbereitet. Hinten kommt der 90 Grad Winkel für den Bremsschlauch rein. Die Bremsbeläge werden eingelegt und mit dem Splint gesichert.

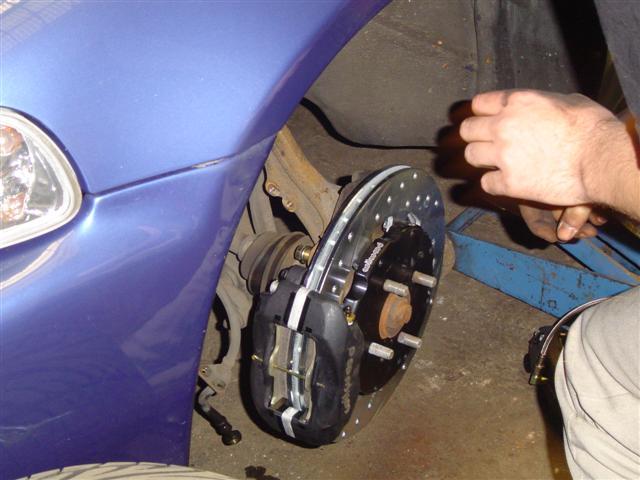

Jetzt montieren wir den Sattel auf der Scheibe und schrauben hinten die zwei Schrauben mit den passenden Unterlegscheiben rein. In der Anleitung war die Rede von "anpassen" mit den Unterlegscheiben. Das haben wir gemacht und anstatt einer gleich zwei Unterlegscheiben benutzt, damit die Sättel wirklich mittig auf der Scheibe liegen. Achtet darauf, dass die Beläge ein wenig Luft haben und keiner schleift.

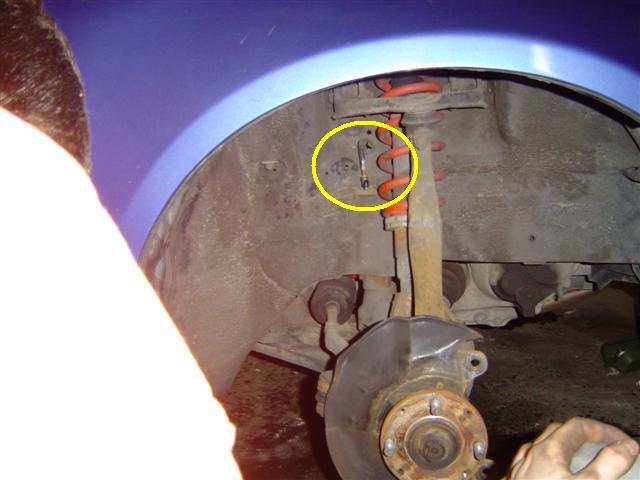

Entfernt die alten Bremsleitungen, so dass nur noch der steife Winkel in den Radkasten ragt. Dafür müsst ihr jetzt diese verflixte 10er Mutter lösen. Die Bremsleitung selbst ist mit einem Splint gesichert den ihr nach vorne wegziehen müsst (Schlitzschraubenzieher lässt grüßen

). Dann weg mit dieser popeligen alten Leitung :hrhr:

Jetzt die schönen neuen Stahlflexleitungen anschrauben. Dafür ist ein Adapter dabei, den ihr an den steifen Winkel anschraubt. Ein neuer Splint ist auch dabei. Die neue Leitung jetzt anschrauben:

Das andere Ende hinten an den Sattel an den 90 Grad Winkel schrauben. Evtl. Spannungen in den Leitungen aufheben, indem ihr die Leitung vorher entgegengesetzt verdreht und dann fest schraubt. Auch hier könnt ihr überall Loctite anwenden.

Schon sind wir fertig :yes:

Reifen wieder montieren und das ganze auf der anderen Seite ebenfalls durchführen.

Zum Schluss werden die Bremsen entlüftet. Oben geben wir Bremsflüssigkeit nach während jeweils nach und nach die acht Ablasschrauben gelockert werden und ein dritter die Bremse "pumpend" betätigt. Unter Druck wird die Schraube dann wieder festgezogen und dann kommt die nächste Schraube ran.

Bei den ersten Metern stellte sich noch heraus, dass die Schutzbleche etwas weggebogen werden mussten. Den Motor laufen lassen und je nachdem eine Probefahrt machen. Zwischendurch den Bremsenflüssigkeitsstand überprüfen und nachkippen.

Die ersten 10 km langsam fahren und immer wieder langsam bremsen und die Funktion damit testen. Die weiteren 50-100 km vorsichtig die Bremsen einfahren. Dann entfalltet sich die Bremsleistung optimal und ihr vermeidet unrunde Bremsbeläge oder Scheiben.

So ich hoffe ich habe nichts vergessen.

Viel Spaß mit Eurer Errungenschaft!

© mgutt

Runbmx02 · 07.06.2005, 08:18

Hi,

das ist mal ne herrliche Beschreibung, vielen Dank für diesen Aufwand.
Sieht echt schick aus dein wilwoodupgrade!
Ich will auch

gruß

Kai

Kolbenring · 07.06.2005, 08:21

aber immer vorsichtig sein,wenn du es selber machen möchtest,du benötigst dabei spezialwerkzeug! :yes:

mgutt · 07.06.2005, 08:38

meinst du damit den Hammer oder den Schraubenzieher :hrhr:

Kolbenring · 07.06.2005, 08:40

mgutt schrieb:

meinst du damit den Hammer oder den Schraubenzieher

den schraubendreher :twisted:

quatch,leitungsschlüssel und auch die schraubenicherungs flüssigkeit!z.b.

toretto_bonn · 20.08.2005, 11:54

was hat denn der spass gekostet und wo kann ich die bremsen kaufen ?

mgutt · 20.08.2005, 12:17

Für ca. 850-900,- EUR (ist abhängig vom aktuellen Dollarkurs) kann ich sie Dir bestellen.

Das würde mir auch passen, dann kann ich direkt nochmal was nachordern.

EJ2-Turbo · 24.10.2005, 09:23

Moment mal. Sone Bremse für 900€?!?!?!? Na so eine will ich jetzt aber auch! Normalerweise kratzen sone Bremsen doch die 2000€ Grenze an oder übersteigen sie sogar.

mgutt · 24.10.2005, 09:34

So sieht es aus

Bestellen kannst du die auch bei http://www.foxstyle.de. Ist aber nicht im Katalog.. muss man gesondert anfragen. Kommt nur noch Versand drauf.

EJ2-Turbo · 24.10.2005, 20:51

Oh danke danke und nochmal danke. Ich hätte um ein Haar viel zu viel Geld ausgegeben.
